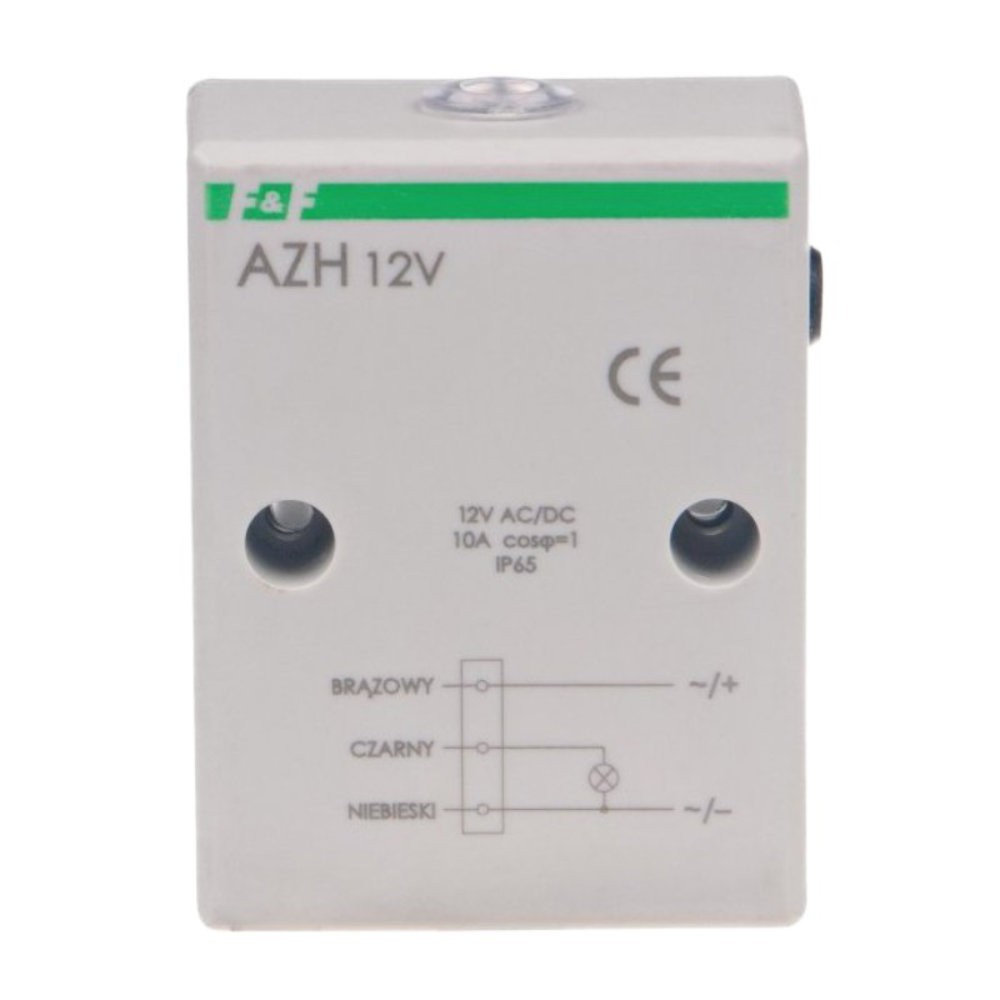

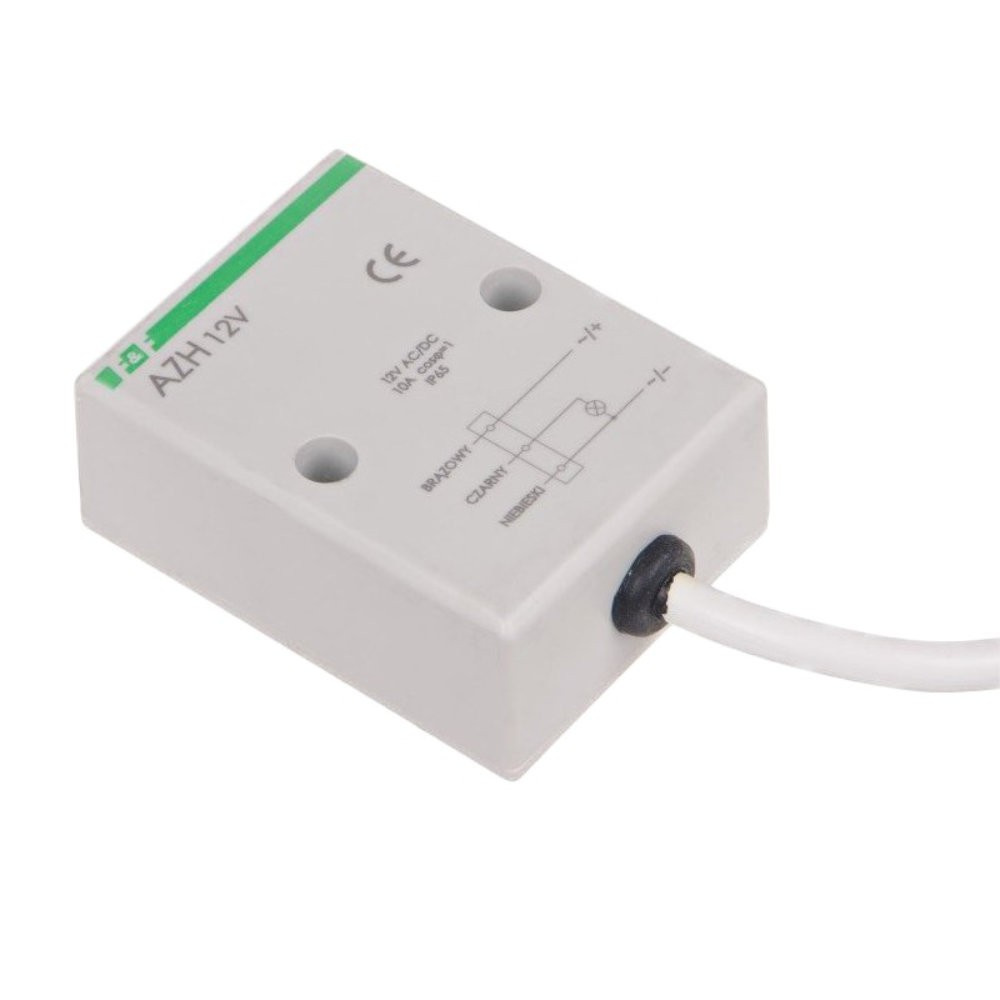

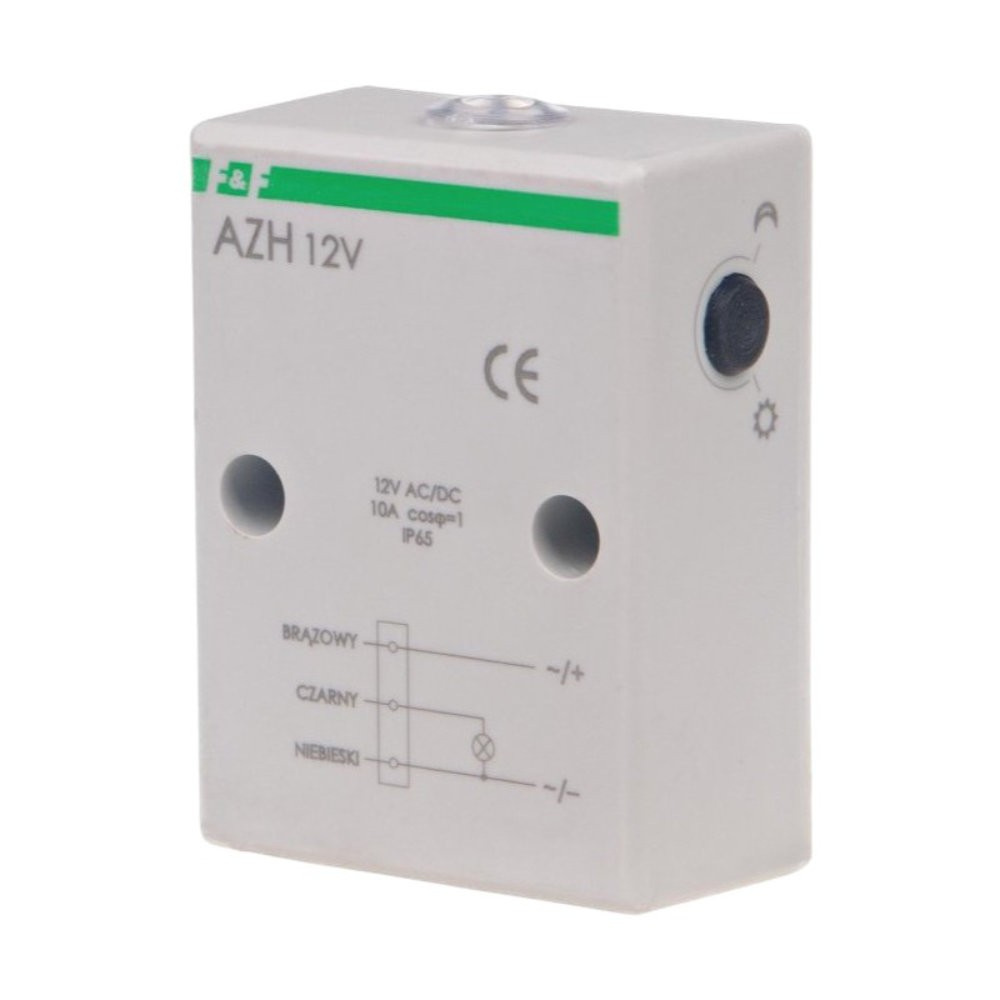

Automat zmierzchowy hermetyczny AZH-12V F&F 6936
- Automat zmierzchowy hermetyczny AZH-12V F&F
Automat zmierzchowy hermetyczny AZH-12V F&F
Wyłącznik/wyłącznik zmierzchowy

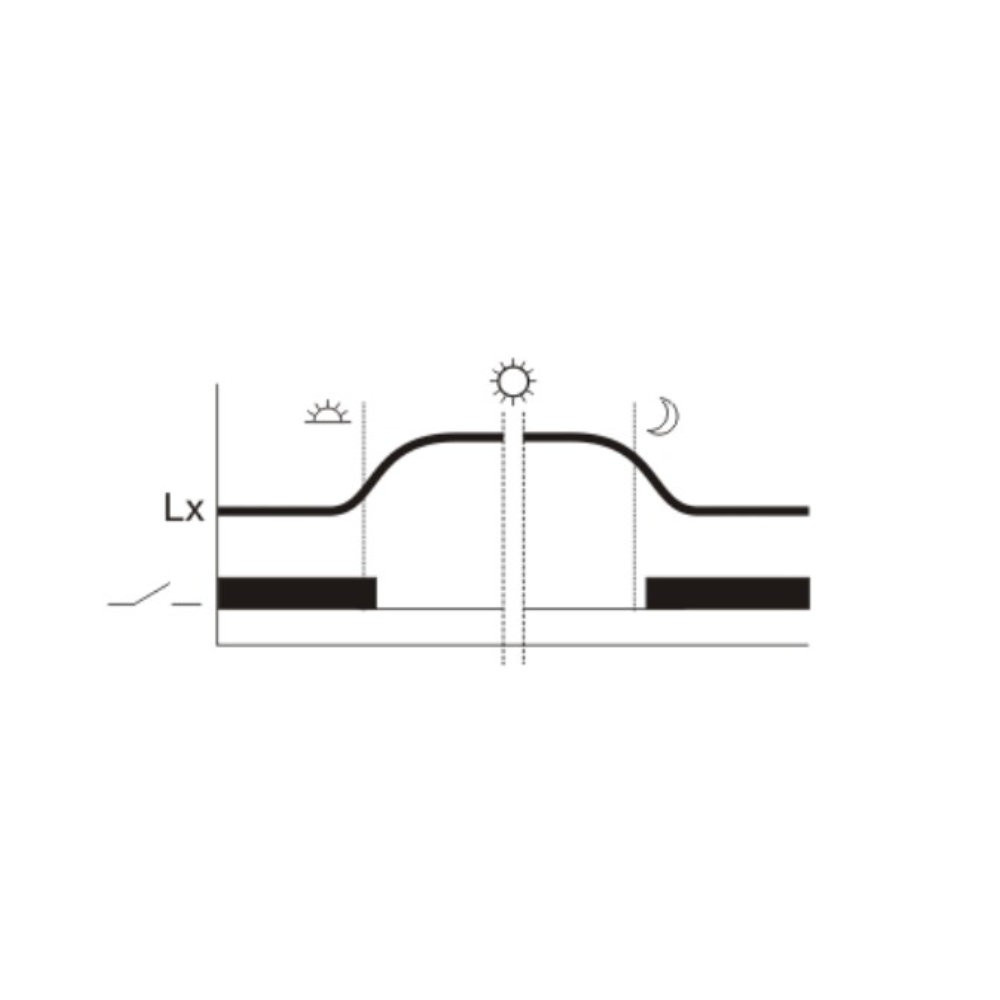

służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.
Tabela mocy
| zasilanie | 12V |
| maksymalne obciążenie | 10A |
| element światłoczuły |
wbudowany |
| obudowa | hermetyczna |
| montaż |
natynkowy |
| zastosowanie | służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia |
| wyłącza o świcie i załącza o zmierzchu | |
| stopień ochrony automatu |
IP65 |
| opóźnienie zadziałania włączenia |
1÷15 s |
| opóźnienie zadziałania wyłączenia |
10÷30 s |

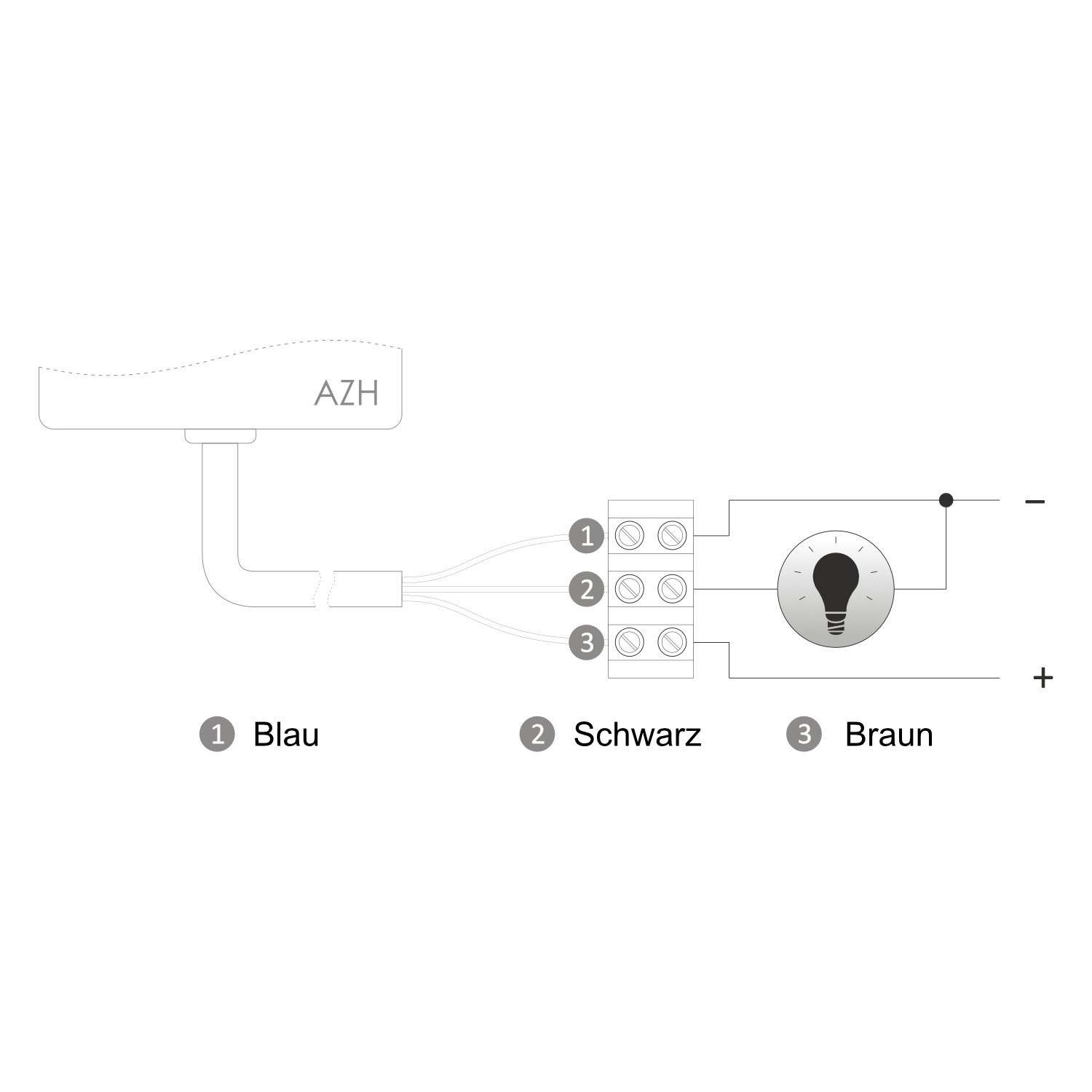

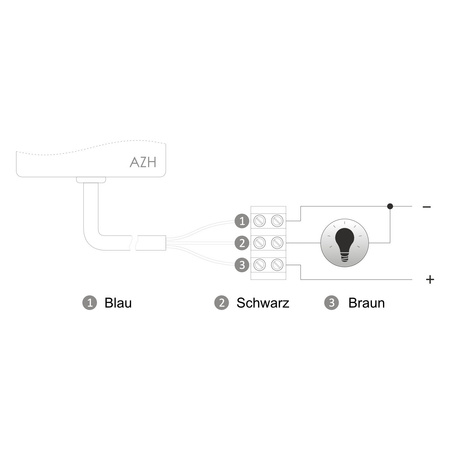

| przyłącze |
OMY 3×0,75 mm² L=0,8 m |
| wymiary |
50×67×26mm |
| montaż |
dwa wkręty do podłoża |
| producent | F&F Filipowski |
| typ | AZH-12V |
| EAN |
5908312596936 |
Obciążalność styków przekaźników
Oznaczenia na urządzeniach
Wartość obciążenia styku podane na urządzeniu odnosi się do odbiorników rezystancyjnych.
Dla tego typu bezindukcyjnych odbiorników parametr współczynnika mocy wynosi 1 (cosØ=1).
Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków.
Np. obciążenie, dla którego cosØ=0.5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosØ=0,25 nawet o 50%.
Tabela obciążalności styków
W zależności od charakteru podłączonego odbiornika styk można obciążyć następującymi wartościami:
ŹRÓDŁA ŚWIATŁA
CHARAKTER OBCIĄŻENIA ODBIORNIKÓW
Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
Dobierając maksymalne obciążenie dla danego typu przekaźnika należy uwzględnić:
| Żarówki | Rezystancja zimnej żarówki jest zwykle przynajmniej 10-12 razy mniejsza niż rezystancja pracującej żarówki. Na przykład zimna żarówka 230V/100 W ma rezystancję ok. 40 Ω co oznacza że w najbardziej niekorzystnym przypadku w momencie załączenia przez przynajmniej kilka milisekund płynie przez nią prąd o wartości ok. 5,5 A, który po rozgrzaniu żarówki maleje do znamionowej wartości ok. 0,4 A. |
| Halogeny | Podobnie jak w przypadku zwykłej żarówki rezystancja zimniej żarówki halogenowej jest 16-20 razy mniejsza od rezystancji pracującej żarówki. Oznacza to że dla żarówki 230V/100 W w momencie załączenia żarówki może popłynąć prąd o wartości 6.5-8 A. |
| Silnik indukcyjny 1-fazowy (np. pompa) | Prąd rozruchowy silnika może wynieść do 5-10-krotności prądu znamionowego. Dodatkowo silniki takie wyposażone są w dodatkowe kondensatory rozruchowe które jeszcze mogą zwiększyć wartość prądu rozruchowego. |
| Zasilacz impulsowy (np. do oświetlenia LED) | Zasilacze impulsowe znajdują się na wyposażeniu coraz większej ilości urządzeń elektrycznych, w tym między innymi w żarówkach LED, żarówkach energooszczędnych, sterownikach świetlówek. Jest to jednocześnie najgorszy możliwy typ obciążenia. Wynika to z faktu że na wejściu takich zasilaczy znajdują się kondensatory które w momencie załączenia zasilania stanowią praktycznie zwarcie – przez czas kilku milisekund mogą płynąć tam prądy o wartościach 100-200-krotnie wyższych niż znamionowe prądy takiego zasilacza. |
