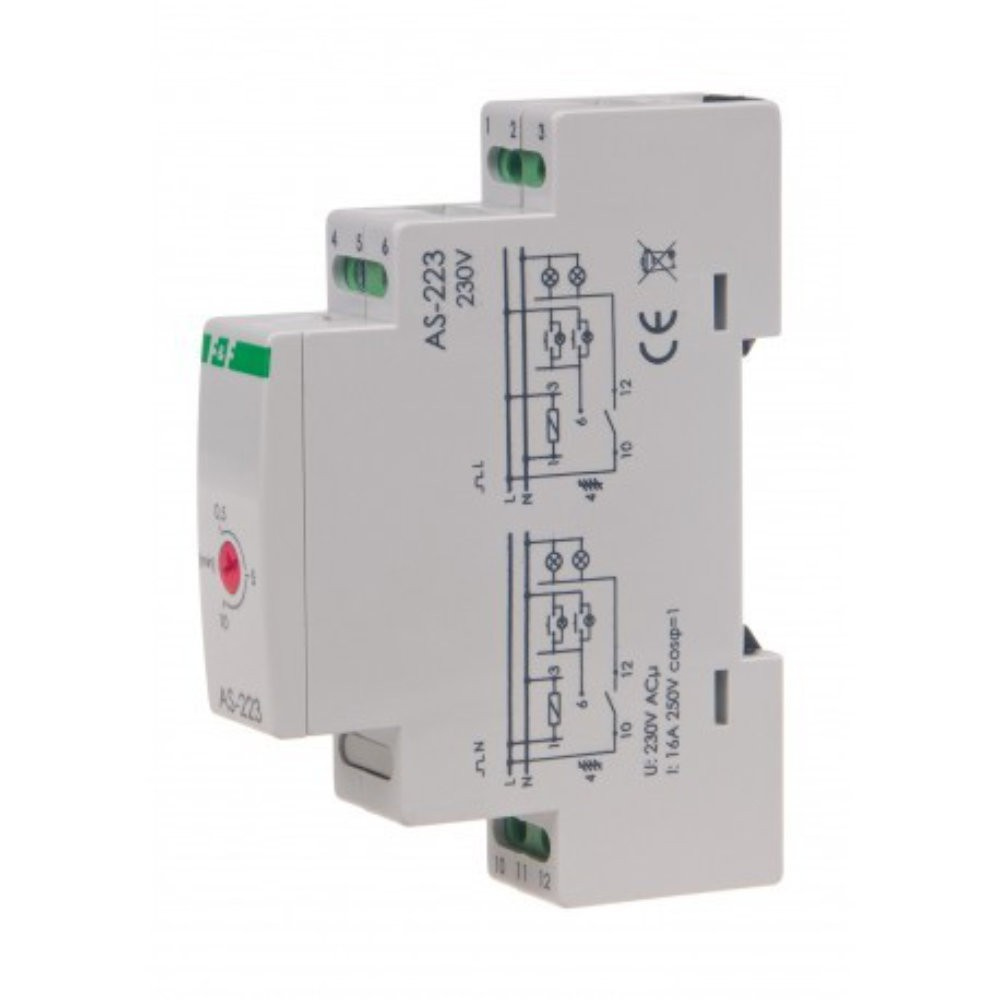

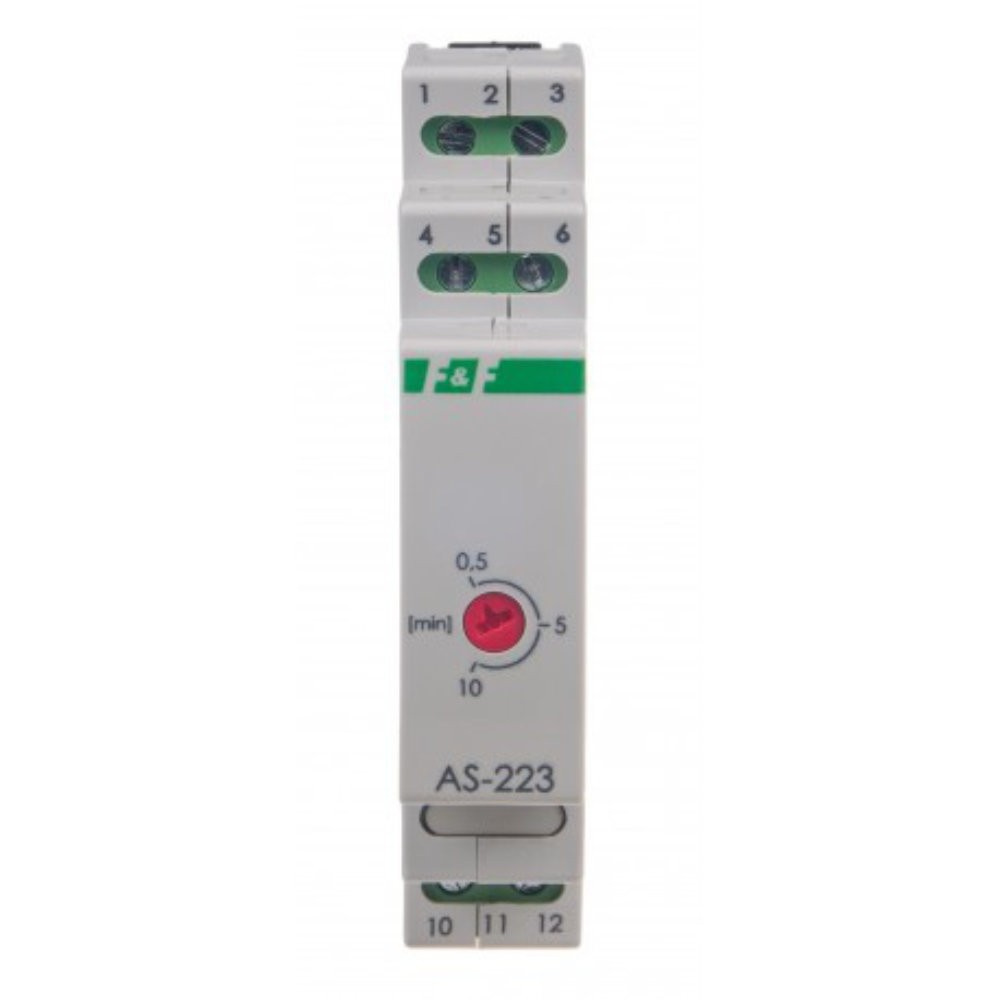

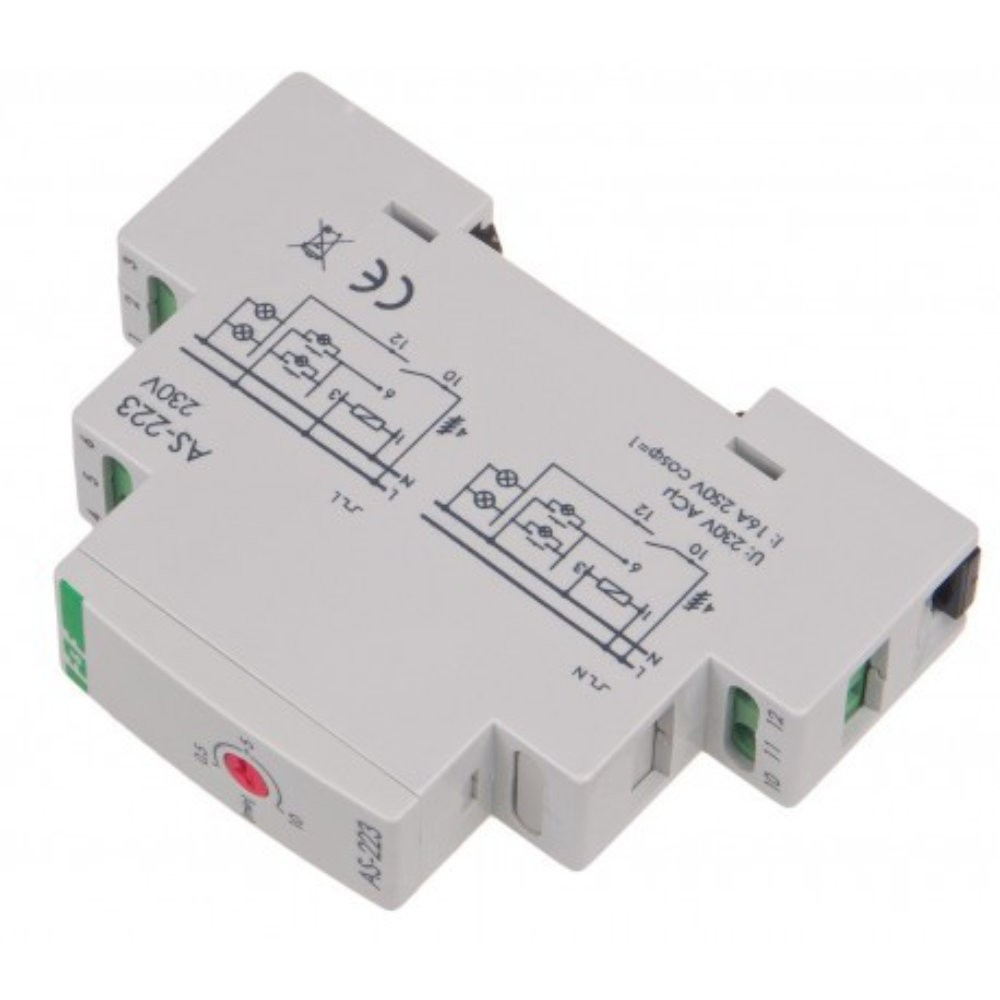

Automat schodowy AS-223 z funkcją przeciwblokady F&F
Automat schodowy służy do utrzymania włączonego oświetlenia korytarzy, klatek schodowych lub innych obiektów przez określony czas, po upływie którego oświetlenie zostanie wyłączone automatycznie.
Działanie:Załączony wyłącznikiem chwilowym (dzwonkowym) automat schodowy podtrzymuje oświetlenie przez czas ustawiony pokrętłem. Po upływie nastawionego czasu automat wyłączy oświetlenie samoczynnie. Po wyłączeniu oświetlenia możemy je załączyć ponownie. Funkcja przeciwblokady nie pozwala na ciągłe świecenie oświetlenia po zablokowaniu wyłącznika schodowego, tzn. po zablokowaniu wyłącznika (np. zapałką) automat odmierzy zadany czas i wyłączy oświetlenie. Ponowne załączenie oświetlenia może nastąpić po usunięciu blokady.
Montaż:
1) Wyłączyć zasilanie
2) Automat zamontować na szynie w skrzynce rozdzielczej.
3) Podłączyć przewody zasilające do zacisków 1-3 zgodnie z wybraną opcją sterowania przekaźnika (impuls sterujący L lub N).
4) Włączniki chwilowe połączone równolegle podłączyć do zacisku 6 i przewodu, do którego jest podłączony zacisk 3.
5) Wkrętakiem ustawić próg zadziałania.
6) Do zacisku 11 podłączyć zasilanie. Zasilane odbiorniki podłączyć pomiędzy zacisk 12 i N zasilania.

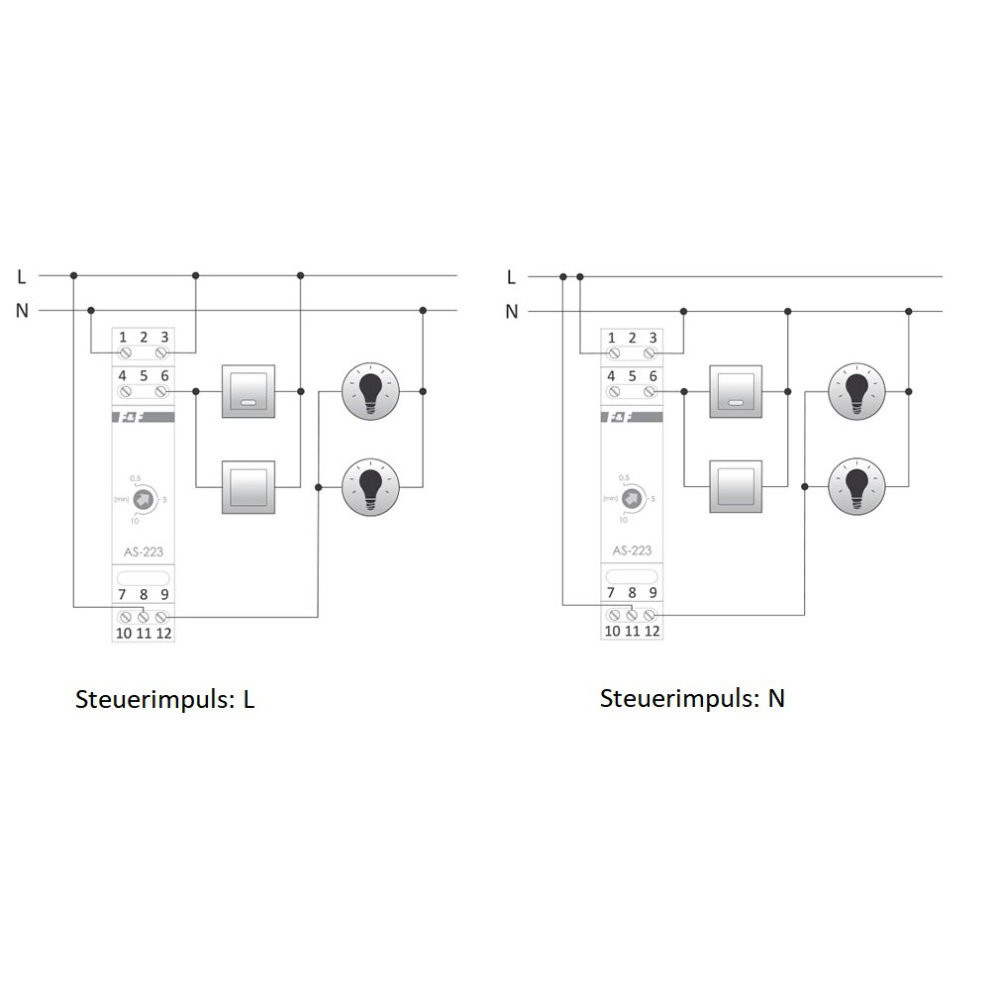

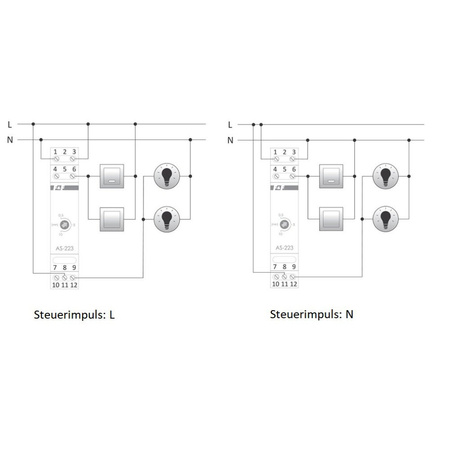

*poniższy rysunek przedstawia schemat podłączenia automatu schodowego:
Uwaga! AS-223 może współpracować z przyciskami podświetlanymi:
zasilanie
1-3 zasilanie przekaźnika 165÷265 V AC
wejścia sterujące
6 wejście sterujące
styk
10 wyjście – styk rozwierny (bierny)
11 wejście – zasilania styku COM
12 wyjście – styk zwierny (czynny)
| zasilanie |
230 V AC |
| Maksymalny prąd obciążenia AC-1 | 16 A |
| Element wykonawczy | przekaźnik |
| Konfiguracja styków | 1 × NO |
| Separacja styku |
TAK |
| Opóźnienie zadziałania |
mniej niż 1 s |
| Opóźnienie wyłączenia - regulowane |
0,5 ÷ 10 min |
| róg zadziałania - ustawiony | ok. 7 Lx |
| Histereza |
ok. 15 Lx |
| Opóźnienie zadziałania włączenia | ok. 10 s |
|
Przeciwblokada |
TAK |
| Sygnalizacja wyłączenia | NIE |
| Współpraca z przyciskami podświetlanymi | TAK |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Temperatura pracy | -25 ÷ 50 °C |
| Wymiary | 1 moduł (18 mm) |
| Montaż | na szynie 35 mm |
| stopień ochrony |
IP20 |
| symbol |
AS-223 |
| producent |
F&F Filipowski |
| EAN |
5908312592105 |

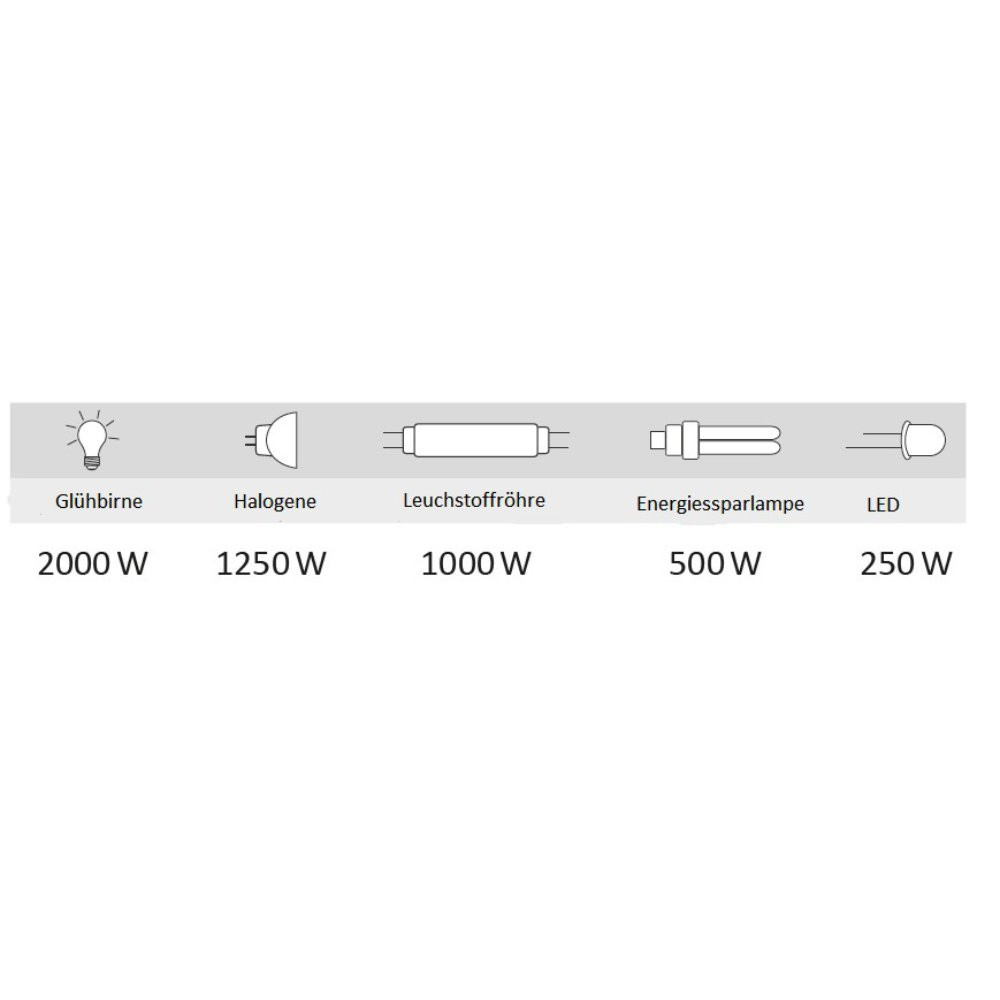

Tabela mocy:
Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektro-nicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
Praktyczne porady.
Przyciski podświetlane W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe.
Maksymalny prąd obciążenia Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Źródła światła LED W przypadku zastosowania źródeł światła LED i przycisków podświetlanych może wystąpić zjawisko niecałkowitego wyłączenia (np. żarzenie, miganie).
Funkcja przeciwblokady nie pozwala na ciągłe świecenie oświetlenia po zablokowaniu wyłącznika schodowego, tzn. po zablokowaniu wyłącznika (np. zapałką) automat odmierzy zadany czas i wyłączy oświetlenie. Ponowne załączenie oświetlenia może nastąpić po usunięciu blokady.
*dokładna instrukcja obsługi znajduje się w zakładce "pobierz".
