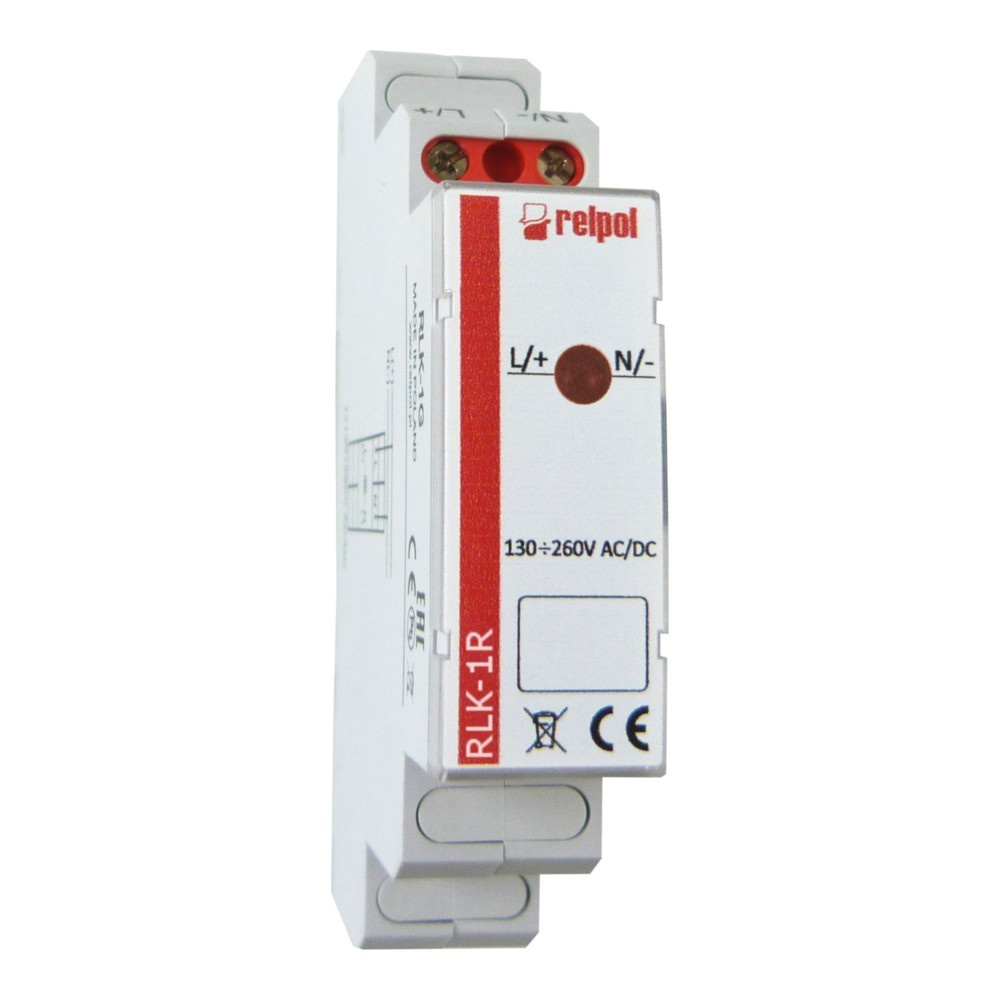

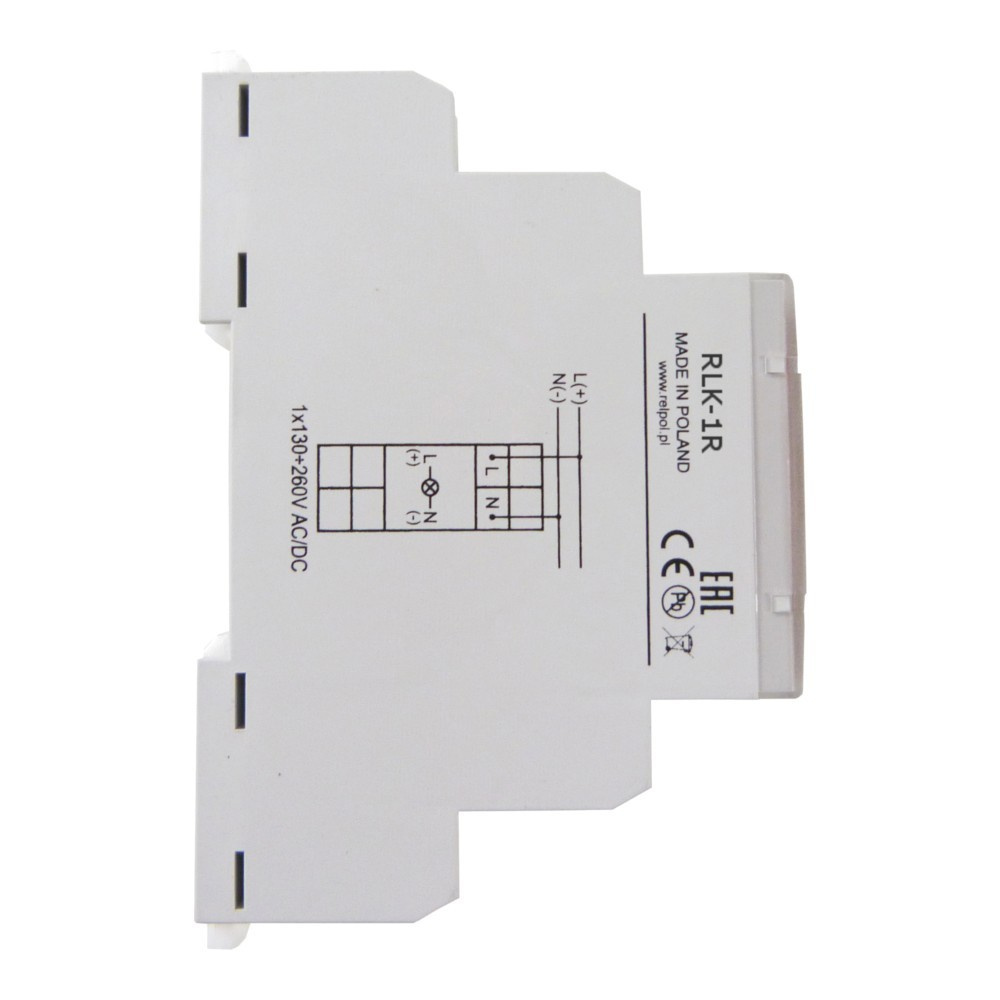

Kontrolka sygnalizacyjna 1-fazowa czerwona na szynę TS35 250V RLK-1R Relpol
zastosowanie | optyczna sygnalizacja obecności napięcia AC/DC w sieci 1-fazowej poprzez świecenie jednej niewymiennej diody LED |
napięcie zasilania AC |
min. 130V AC/DC |
roboczy zakres napięcia zasilania Un |
min. 0,85V |
znamionowy pobór mocy DC |
≤ 0,7W DC |
znamionowy pobór prądu | 1,7 mA |
zakres częstotliwości zasilania AC | min. 48 Hz max. 63 Hz |
wyświetlanie obwodu kontrolnego | czerwona jedna dioda LED L ON - sygnalizacja napięcia zasilania U.Przy pomocy elementu świetlnego (dioda LED położona na środku panelu czołowego) szybko rozpoznawalny jest zanik fazy. Światło LED jest dobrze widoczne, nawet przy silnym naświetleniu, a jego jasność zależy od aktualnej wartości napięcia zasilającego |
montaż |
za pomocą dwóch zaczepów na szynie 35mm |

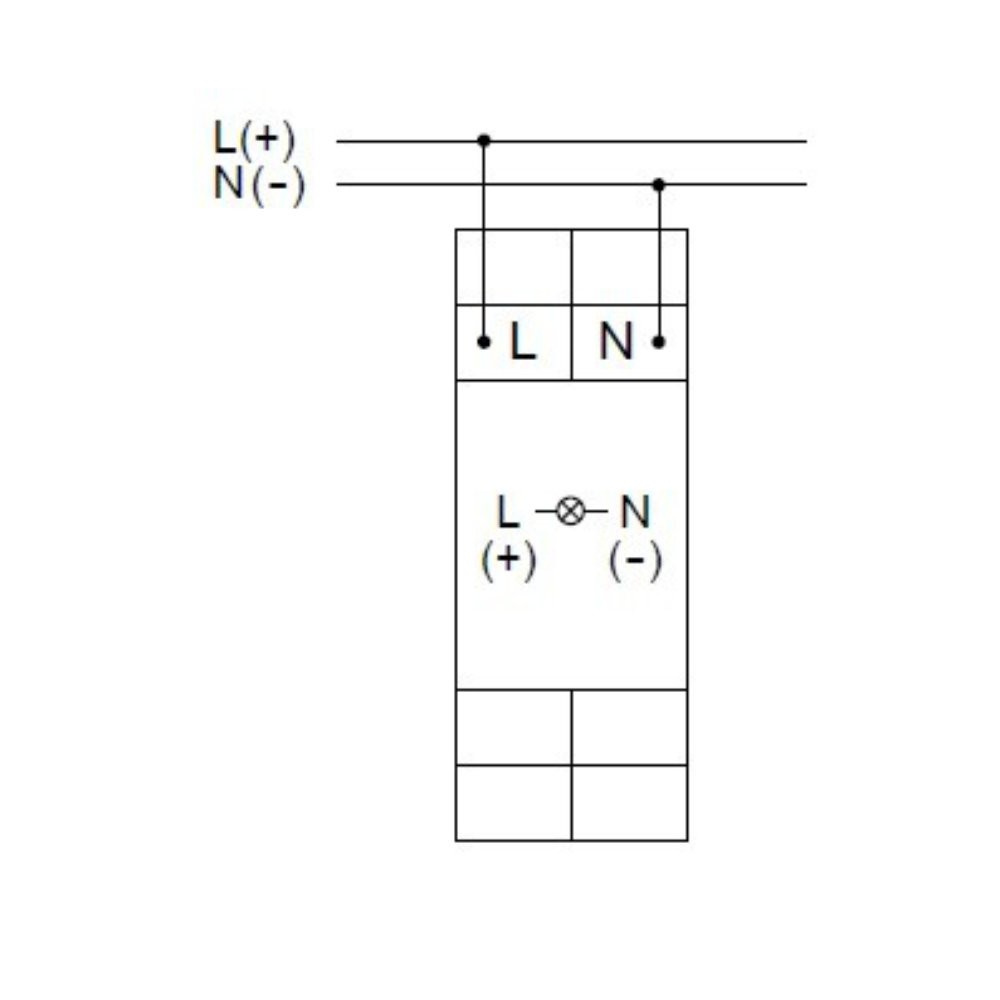

połączenie | maks. przekrój przewodów: 1x2,5mm2/2x1,5mm2 (1x14/2x16AWG) długość odizolowania przewodów:6,5mm |
maks. moment dokręcenia zacisku | śruba uniwersalna pod krzyżak z nacięciem lub płaski wkrętak 0,6Nm |
znamionowe napięcie izolacji | 250V AC |
znamionowe napięcie udarowe | wejście 1000V wg PN-EN 61000-4-5 szyna 35 mm - zaciski 4000V 1,2/50 μs |
klasa ochronności | II |
kategoria przepięciowa | II |
stopień zanieczyszczenia izolacji | 2 |
klasa palności | obudowa: V-0 panel przedni: V-2 wg UL94 |
napięcie probiercze szyna 35mm-zaciski | 4 000V AC |
wymiary (axbxh) |
90x17,5x64,5mm
|
masa | 35g |
temperatura otoczenia składowania |
od -40°C do+70°C |
temperatura otoczenia pracy | od -20°C do+55°C |
stopień ochrony obudowy | IP20 wg PN-EN 60529 |
kolor obudowy | szary |
materiał obudowy | tworzywo sztuczne |
normy i aprobaty |
CE, PN-EN 62094-1, PN-EN 61000-4-2,3,4,5,6,11 |
producent | Relpol |
numer artykułu | RLK-1R |
EAN | 5900005228728 |
