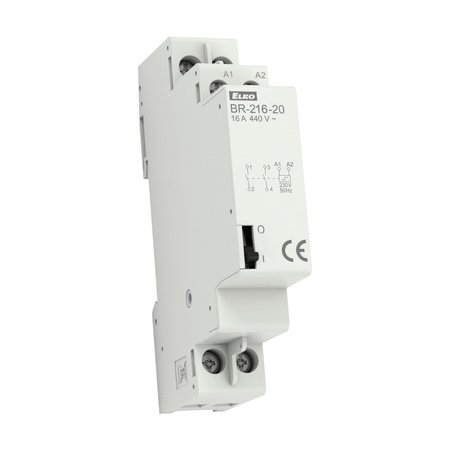

Przekaźnik bistabilny 440V Ith 16A 2NO ELKO 8861
Przekaźnik bistabilny 440V Ith 16A 2NO ELKO
⭐⭐⭐⭐⭐
➡️ Przekaźnik bistabilny używany do załączania obwodów elektrycznych poleceniem impulsowym, przede wszystkim do sterowania oświetleniem w domach, magazynach, halach produkcyjnych i inny obiektach.
➡️ Szybsza i prostsza instalacja dzięki nieograniczonej ilości przycisków, łączonych równolegle parą przewodów, co jest praktycznym zamiennikiem wyłączników zmiennych i krzyżowych.
➡️ Oszczędności w ilości wykorzystanych przewodów a w przypadku obwodu sterującego również możliwość wykorzystania przewodów o mniejszej średnicy, gdzie pobór mocy jest minimalny w porównaniu z obwodem zasilania.
➡️ Stan przekaźnika bistabilnego zmienia się krótkim impulsem, w wyniku czego ma przekaźnik zerowy pobór w stanie stabilnym i jest bezgłośny.
➡️ Przekaźnikiem można sterować ręcznie za pomocą dźwigni na panelu przekaźnika (I-O), która służy również jako sygnalizacja stanu styków.
➡️ Specyfikacja techniczna przekaźnika bistabilnego firmy ELKO:

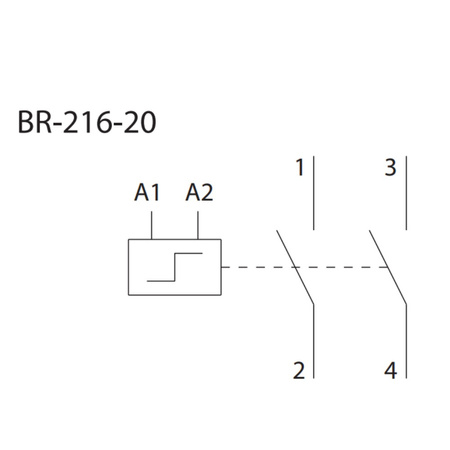

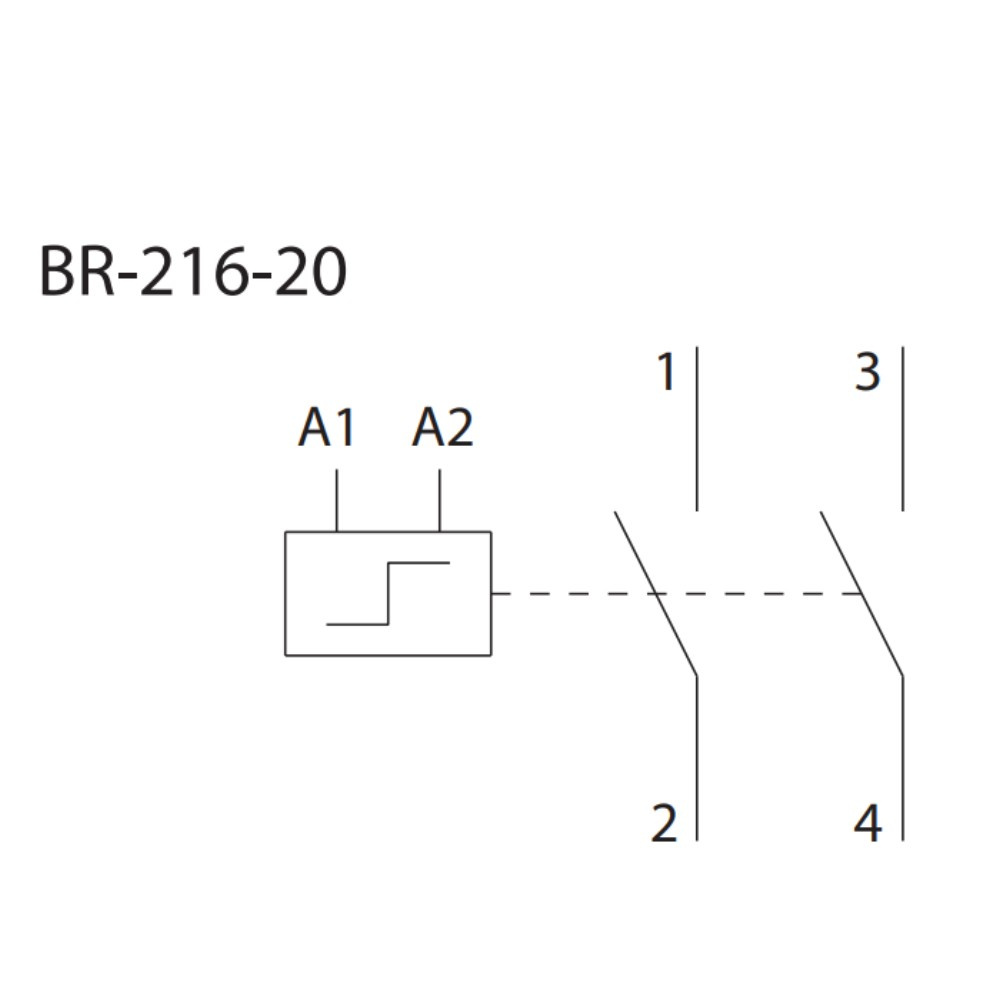

✔️ Obwód główny (styk):
- napięcie znamionowe izolacji (Ui): 440 V,
- prąd cieplny (Ith): 16 A,
- ilość styków: 2
- konfiguracja styków (załączający/rozłączający): 20,
- moc załączana (Pe): zakładka "Pobierz",
- niezawodność styków: >10 V, >100 mA,
- maks. zabezpieczenia przeciwzwarciowe gL/gG (Iv) - rodzaj koordynacji 1: 16 A,
- znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV,
- odporność na przeciążenia prądowe: 10s: 48 A,
- przekrój podłączonych przewodów (drut/linka): 1 do 10 mm2,
- maks. moment dokręcania: 1,2 Nm,
✔️ Obwód sterujący (cewka):
- znamionowe napięcie sterujące: AC 230V 120V,
- częstotliwość znamionowa: 50 Hz,
- długość impulsu: min. 50 ms/maks. 1 h,
- czas pomiędzy dwoma impulsami (napięcia sterującego): min. 150 ms,
- maks. obciążenie podświetlonych przycisków (jarzeniówki, LED,...): 2,5 mA ,
- przekrój podłączanych przewodów (drut/linka): 1 do 4 mm2,
- maks. moment dokręcania: 0,6 Nm,
✔️ Pozostałe dane:
- montaż: szyna DIN, TH35 (IEC/EN 60715),
- maks. ilość przełączników obok siebie: bez ograniczeń < 55 °C (55 - 70 °C maks. 3),
- ochrona: IP20,
- temperatura pracy: -25 do +55 ˚C (>55 do +70 z maks. długością impuls - 1 min.),
- temperatura przechowywania: -30 do +80 ˚C,
- odłączenie elektrycznego sterowania (cewki) za pomocą wyłącznika: nie,
- normy: IEC/EN 60669-2-2.
