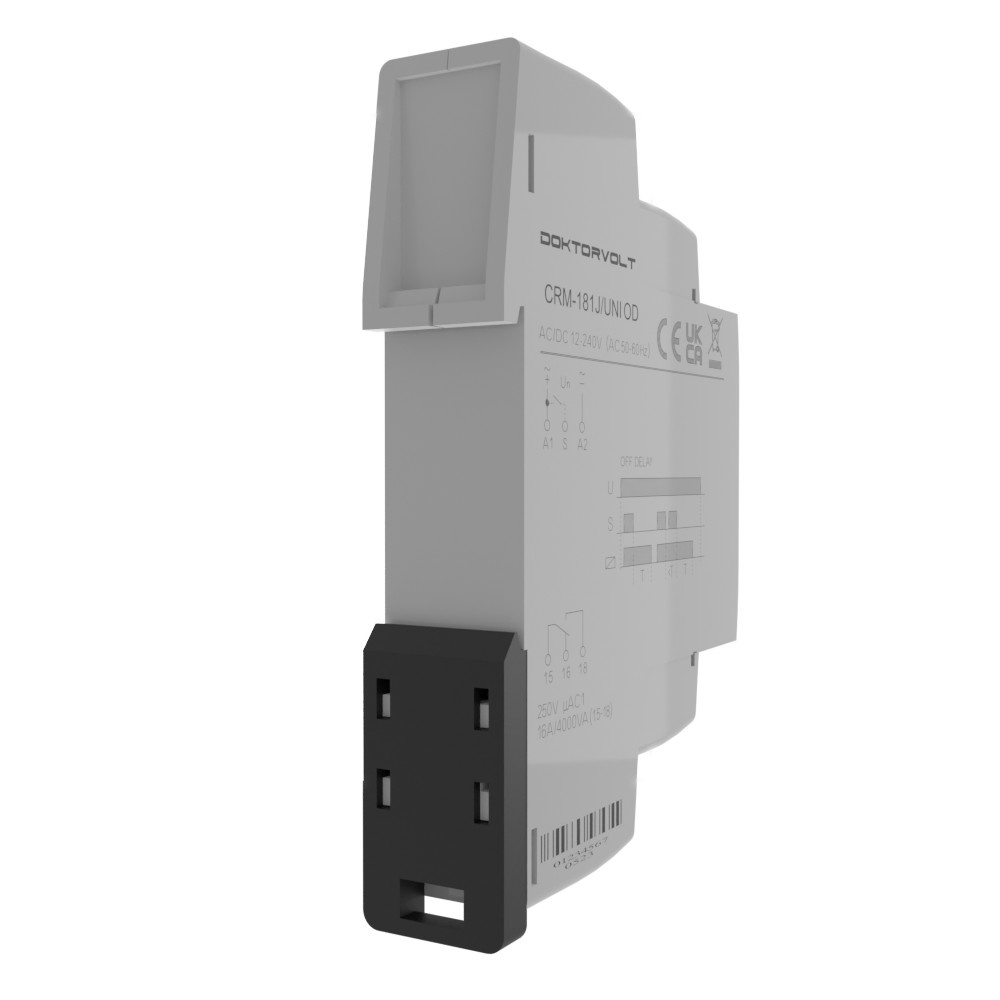

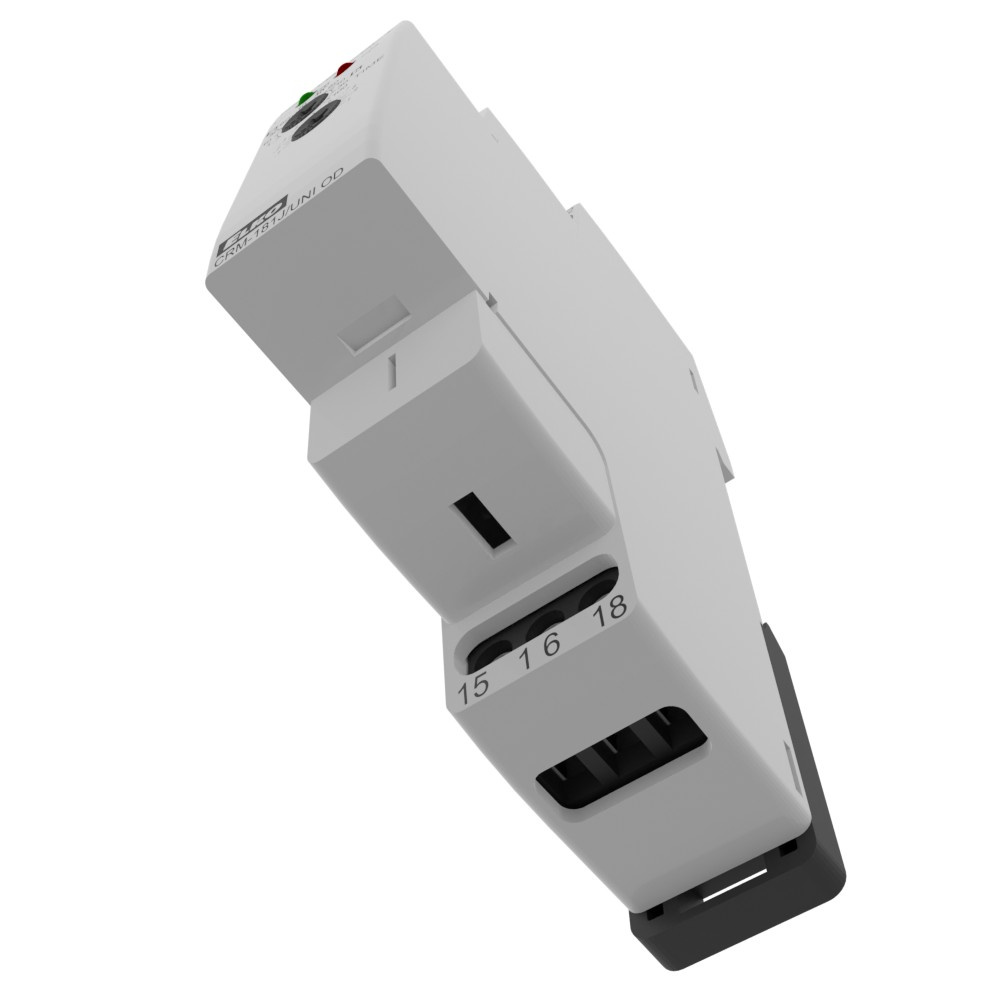

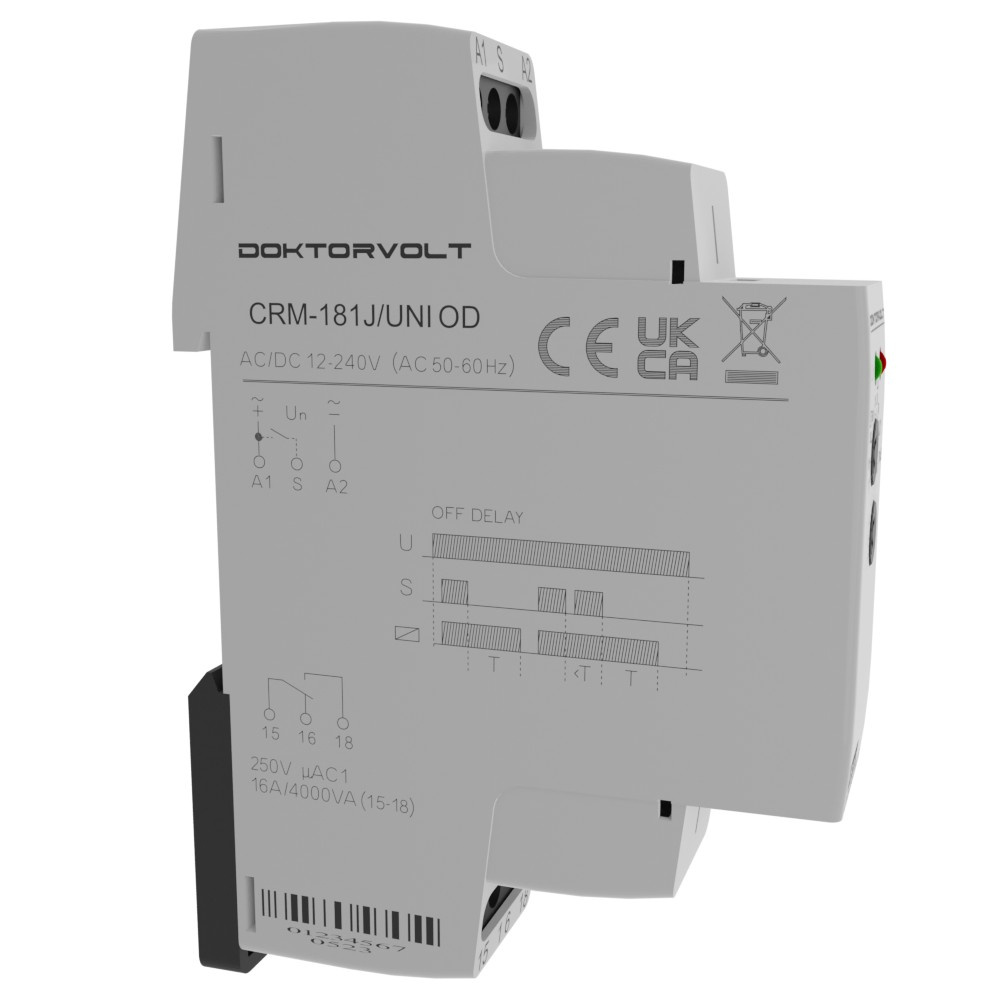

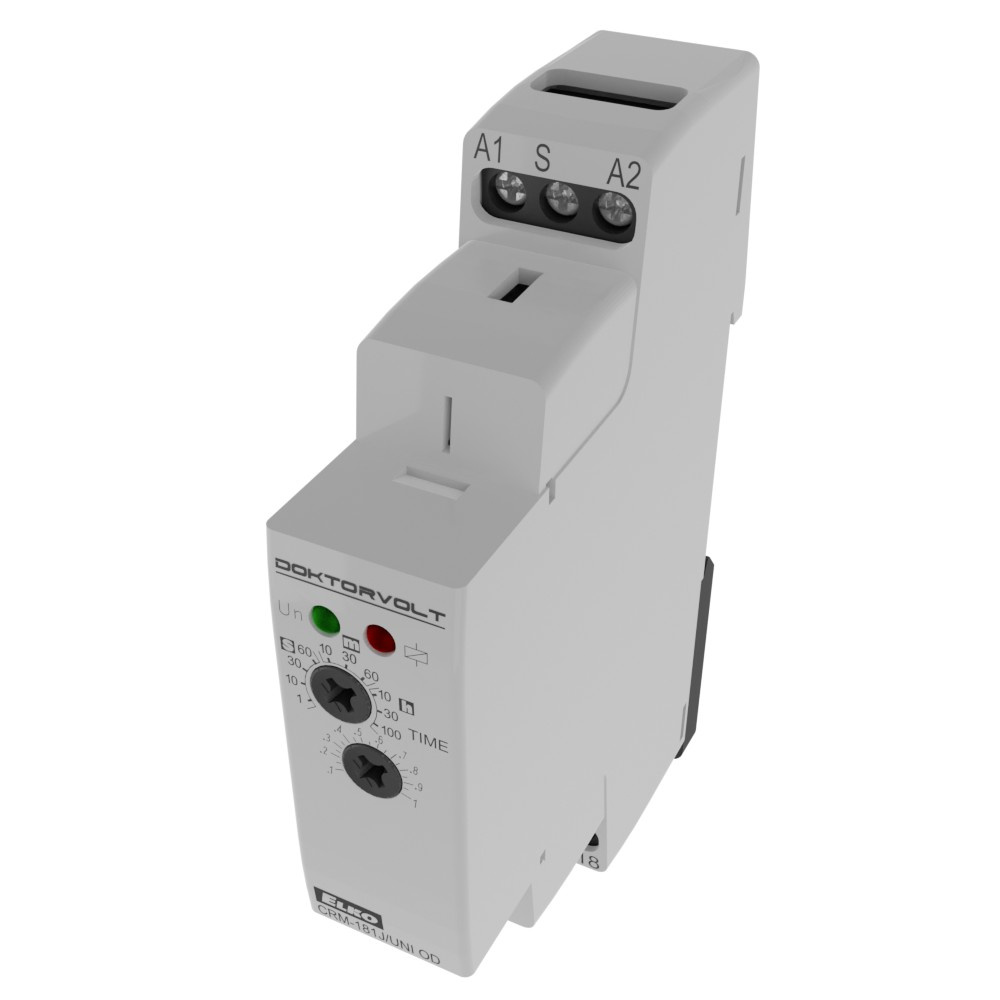

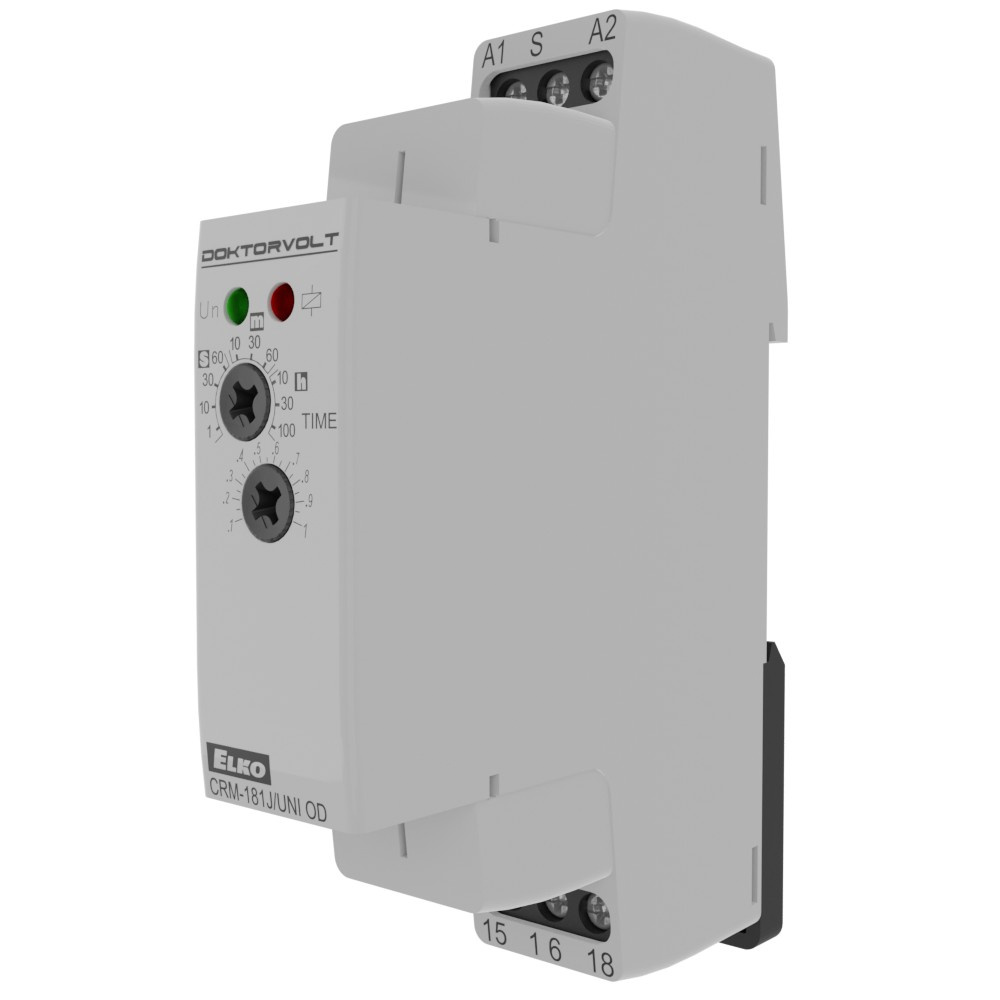

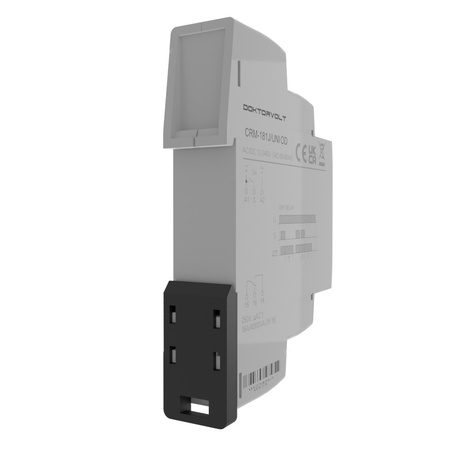

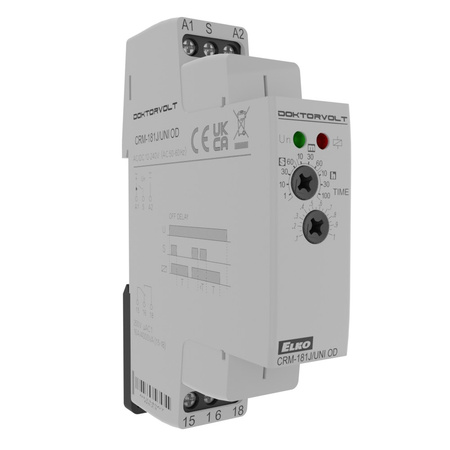

Jednofunkcyjny przekaźnik czasowy AC/DC 12-240V ELKO

⭐⭐⭐⭐⭐

➡️ Przekaźnik czasowy jednofunkcyjny nadaje się do zastosowań, w których istnieje wymóg funkcji, są odpowiednie do uniwersalnych zastosowanie w automatyce, sterowaniu oraz regulacji lub w instalacjach domowych

➡️ Typ OD - Opóźniony powrót po rozwarciu styku sterującego z natychmiastowym załączeniem wyjścia ZR, ZN, BL, OD.

➡️ Wszystkie funkcje inicjowane napięciem zasilającym mogą wykorzystać wejście sterujące w celu eliminacji trwającego opóźnienia (pauza).

➡️ Wielofunkcyjna czerwona dioda LED miga lub świeci w zależności od stanu pracy

➡️ Dane techniczne przekaźnika czasowego firmy ELKO:

✔️ Zasilanie

•  - zaciski napięcia zasilania A1 - A2
•  - napięcie zasilania AC/DC 12 - 240 V (AC 50 -60 Hz)
•  - pobór mocy (maks.) 2 VA/ 1.5 W
•  - tolerancja napięcia zasilania -15 %; +10 %
•  - sygnalizacja zadziałania zielona dioda LED,

✔️ obwód czasowy

•  - zakresy czasowe 0.1 s - 100 h

•  - ustawienia czasu przełącznik obrotowy i potencjometr
•  - dokładność ust. czasu 5% - przy mechanicznym ustawieniu
•  - rozbieżność powtórzeń 0.2% - stabilność wartości ustawionej,
•  - współczynnik temperatury 0.01% /°C, wartość podstawowa = 20 °C ,

✔️ wyjście

•  - styk wyjściowy 1 : 1x przełączny AgNi,
•  - prąd znamionowy 16A / AC1,
•  - moc łączeniowa 4000VA / AC1, 384 W / DC,
•  - napięcie znamionowe 250V AC / 24V DC,

•  - moc rozproszona wyjścia maks. 1,2W,
•  - trwałość mechaniczna 10.000.000 op.

✔️ sterowanie

• - zaciski sterowania A1 - S
• - obciążenie pomiędzy S-A2 Tak
• - długość impulsu sterującego min. 25 ms / maks. nieograniczona
• - czas odnowienia maks 150 ms

✔️ pozostałe dane

• - temperatura pracy -20.. +55 °C
• - temperatura przechowywania 30.. +70 °C
• - wytrzymałość dielektryczna zasialnie wyjścia 1: 4kV AC
• - pozycja robocza dowolona
• - montaż szyna DIN EN 60715
• - stopień ochrony obudowy IP40 od strony panelu przedniego / IP20 zaciski
• - kategoria przepięciowa III
• - stopień zanieczyszczenia 2
• - przekrój podł. przewodów (mm2) maks. 1x 2.5, maks 2x 1.5/ z tulejką maks 1x 2.5,
• - zgodność z normami EN 61812 - 1

Dokładny opis urządzenia możliwy do pobrania w zakładce "Pobierz"
