Przedłużacz solarny kabel 6mm2 z wtykami MC4 czarny/czerwony 1 - 50m DV-8560-FOT

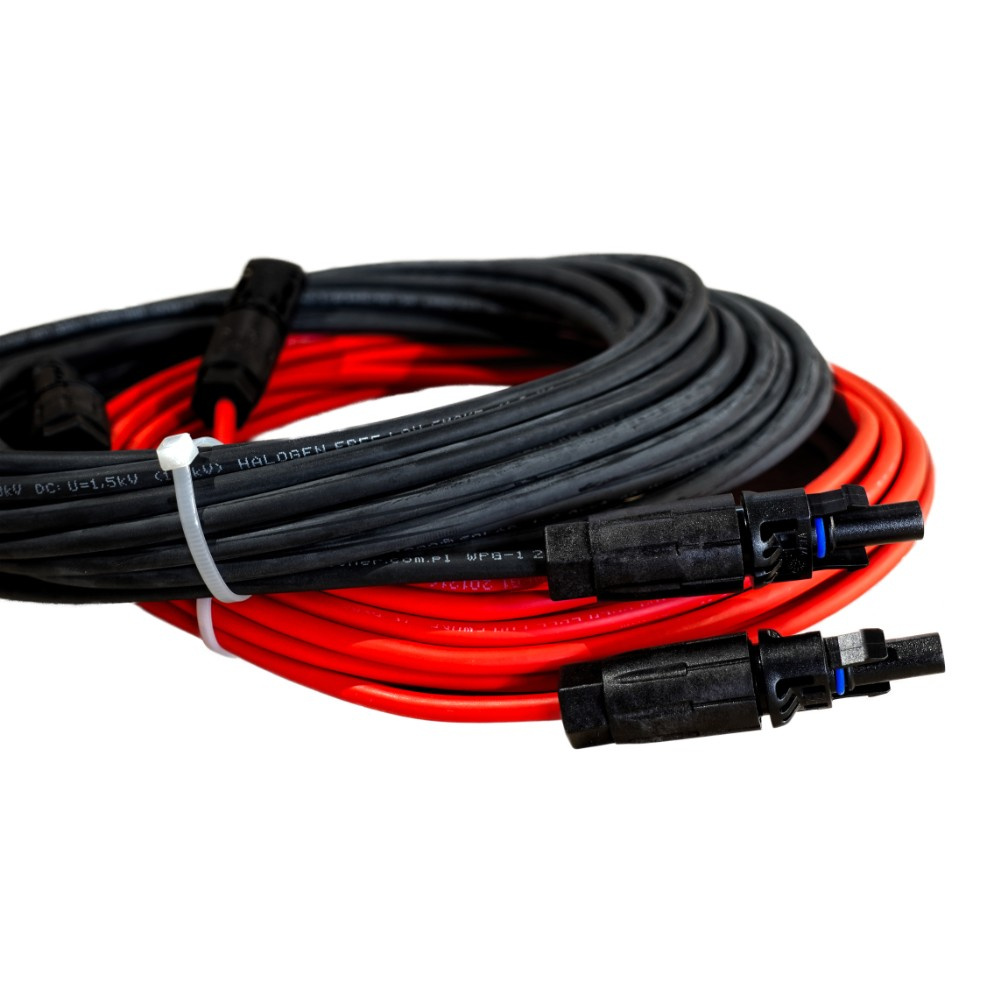

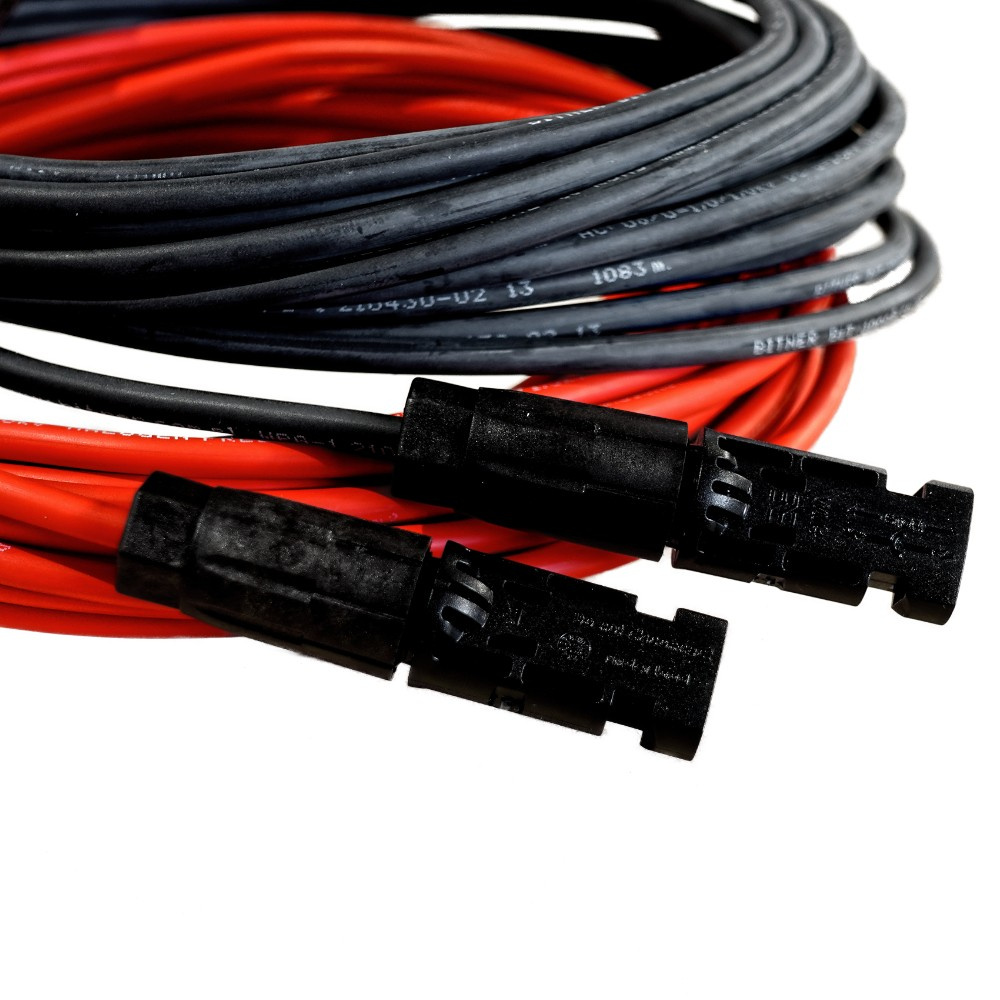

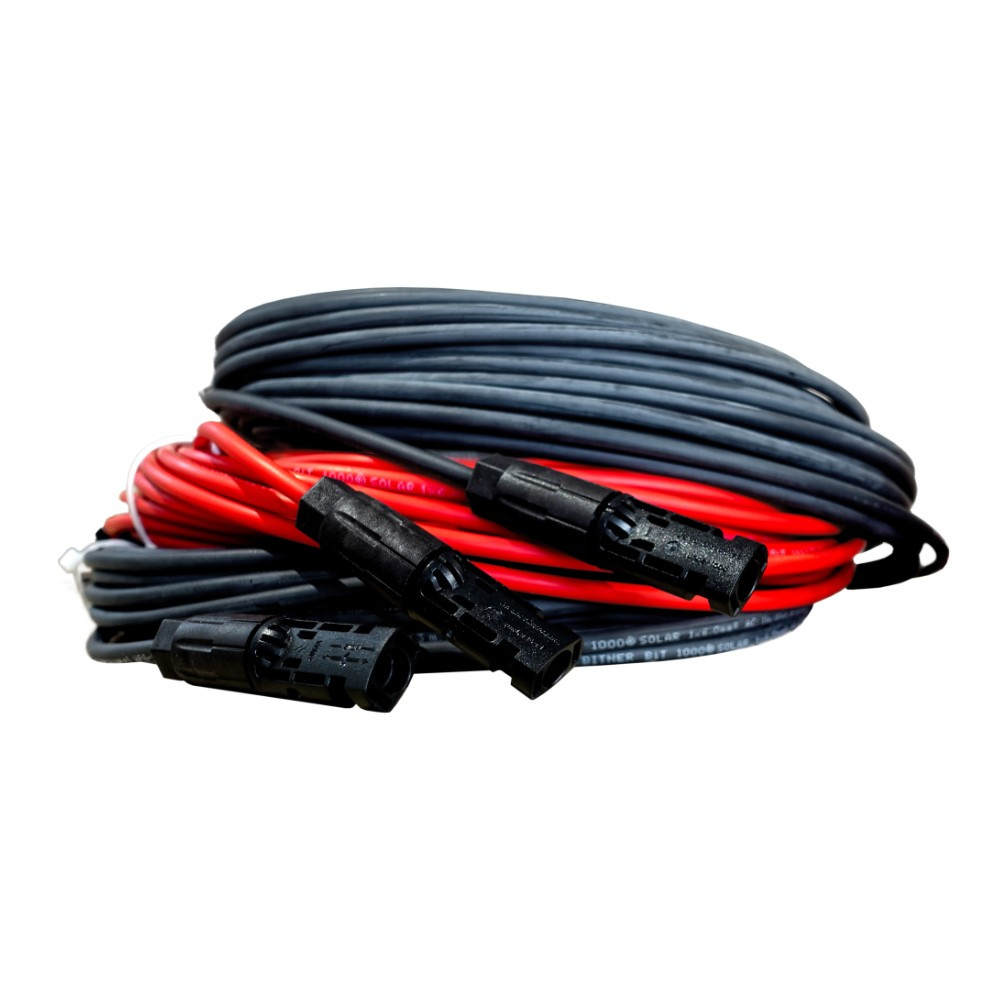

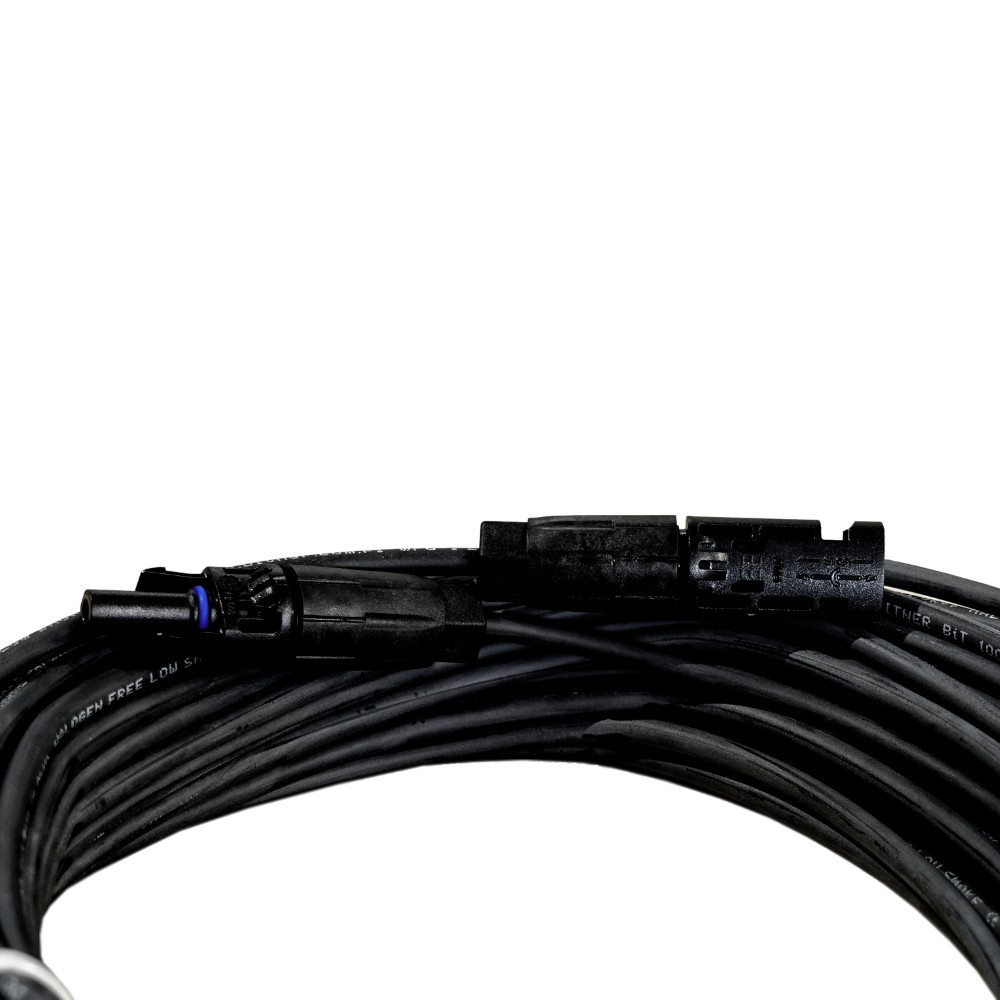

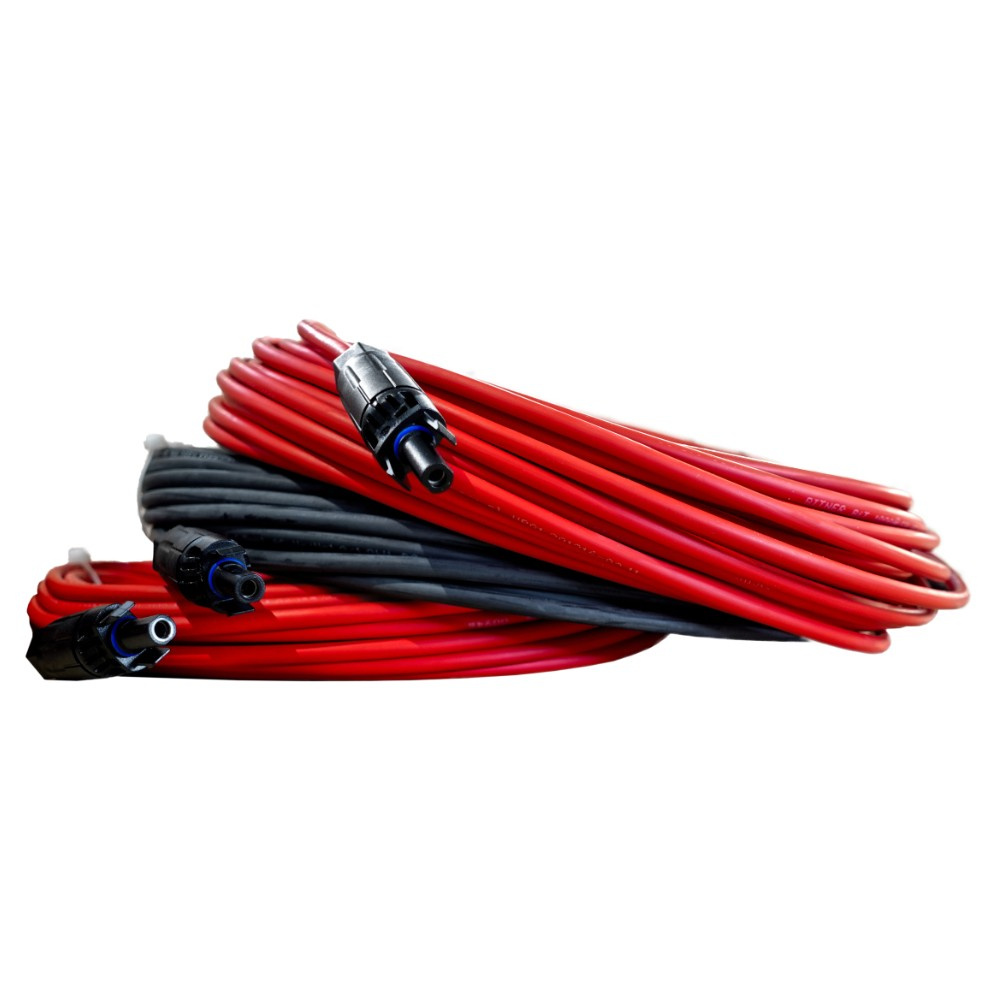

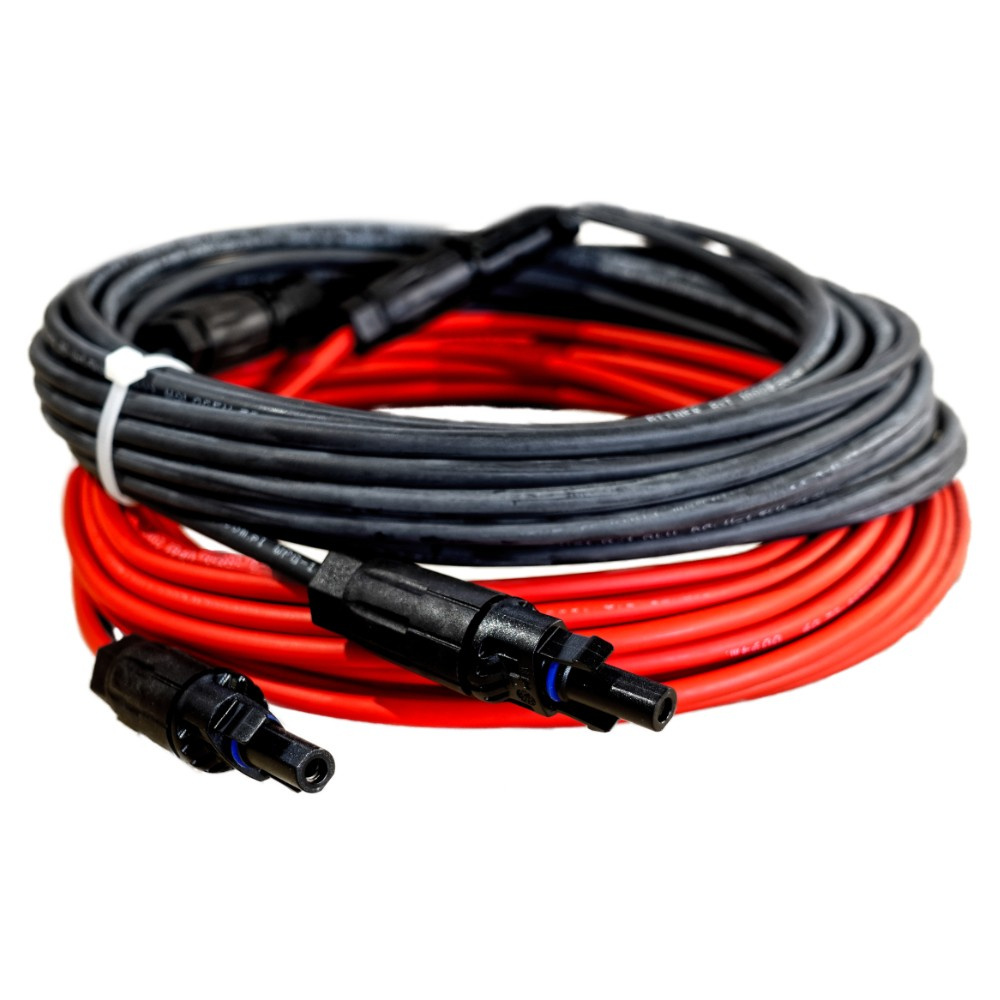

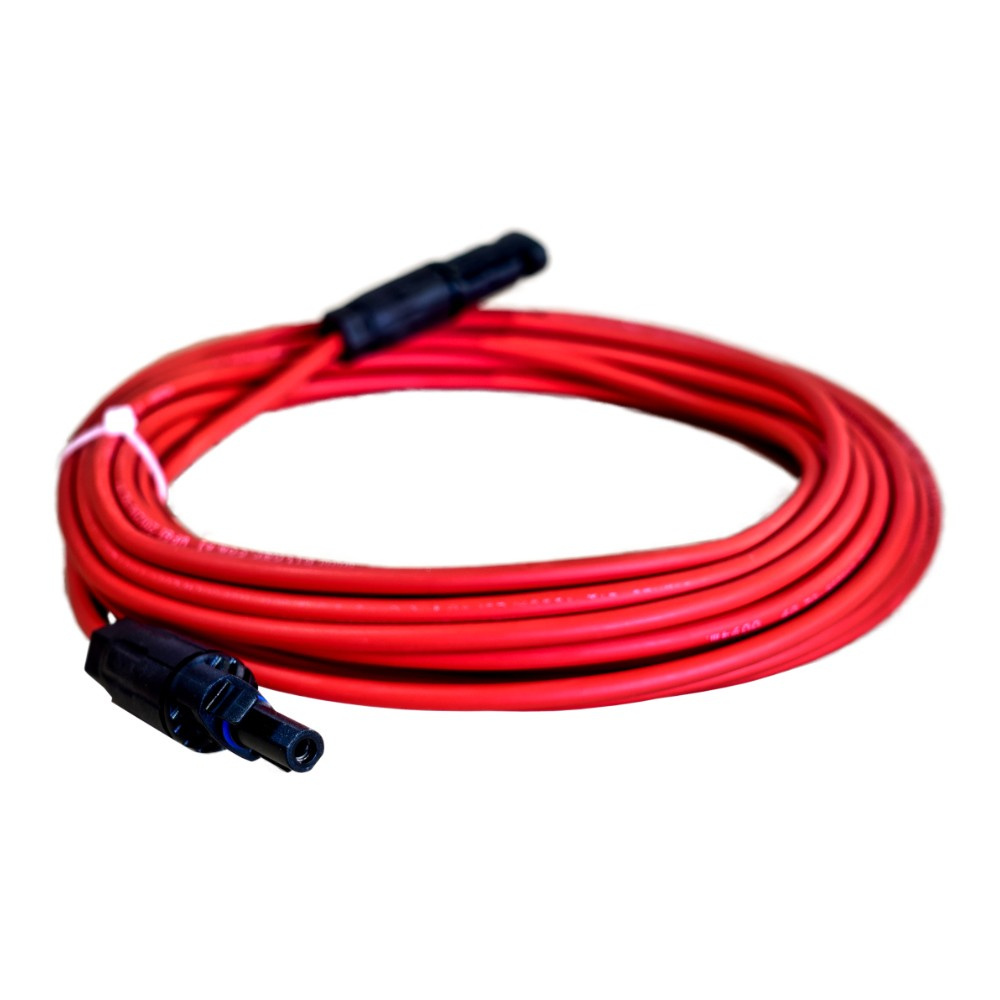

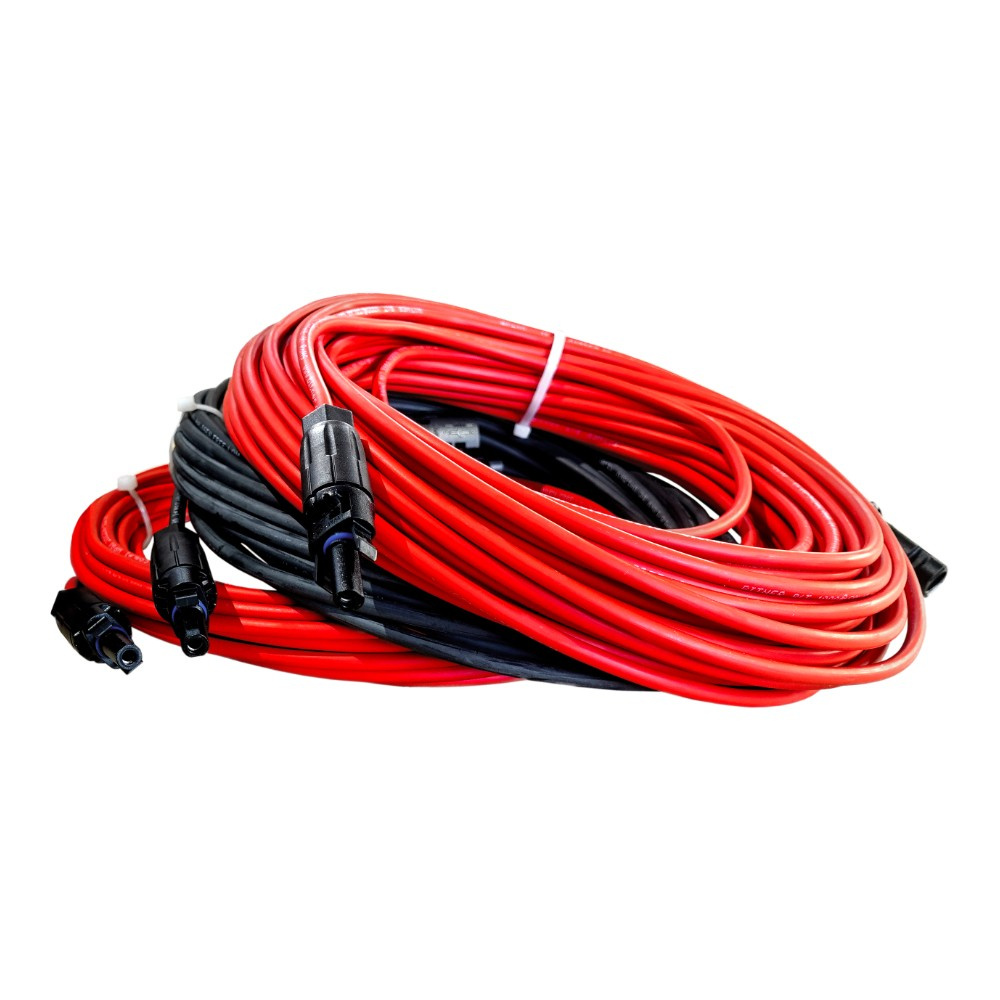

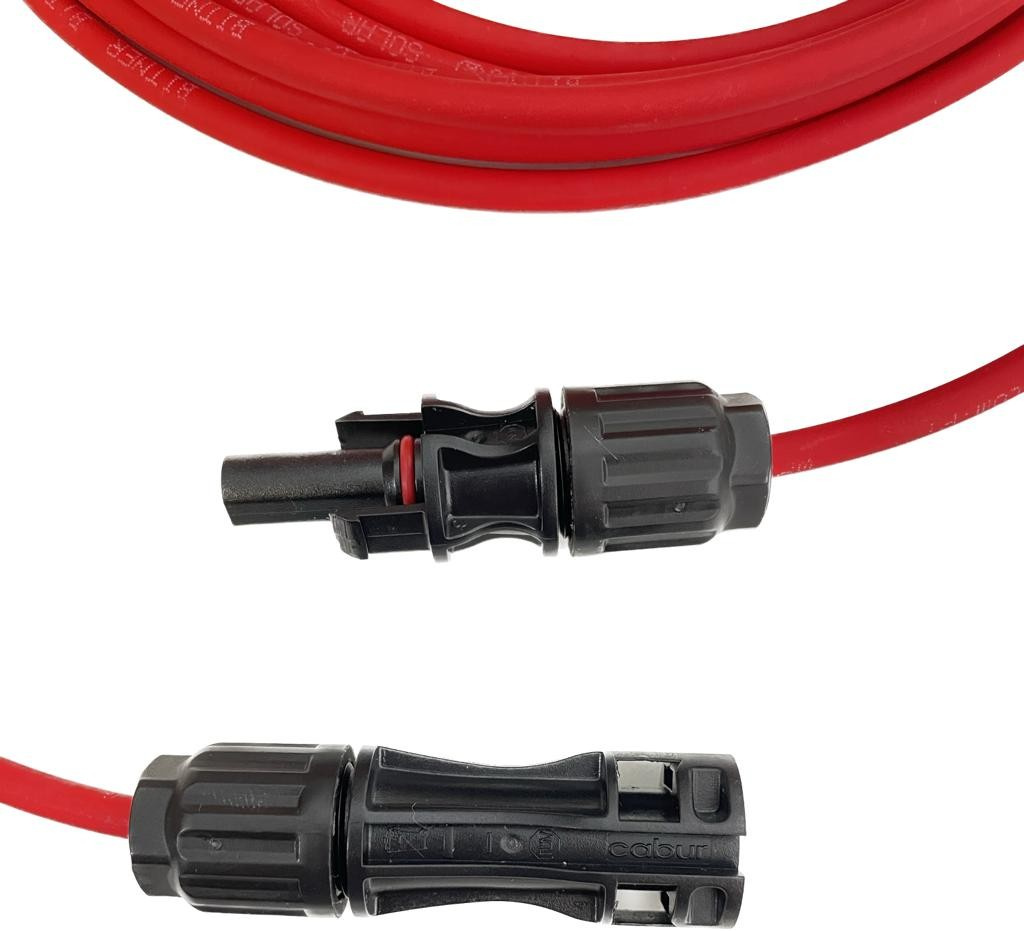

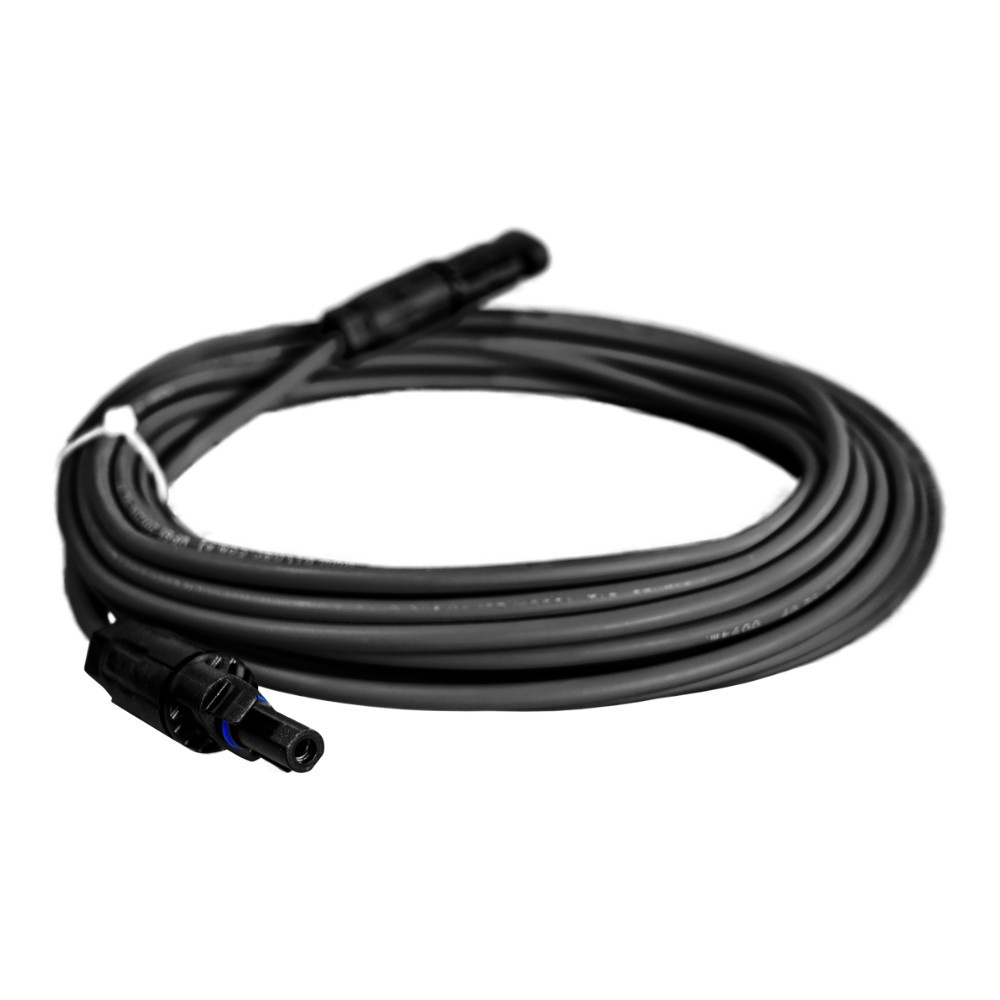

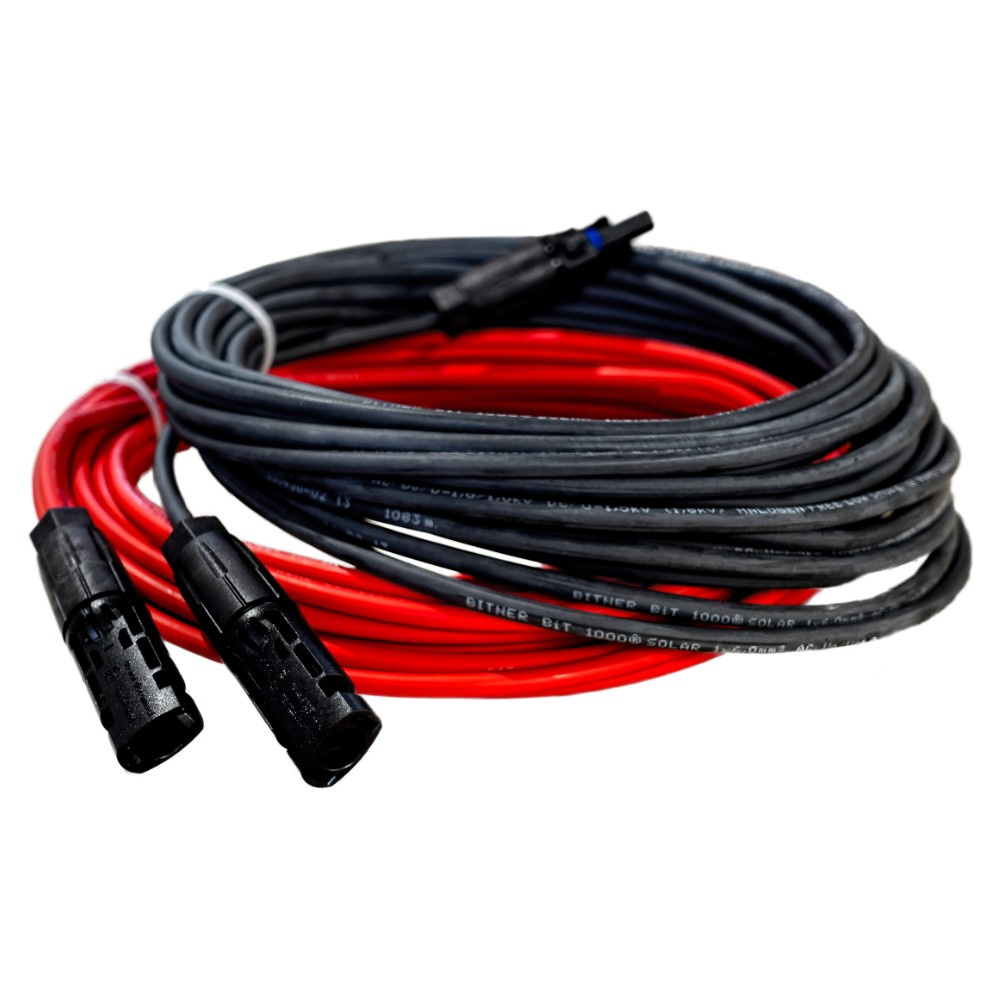

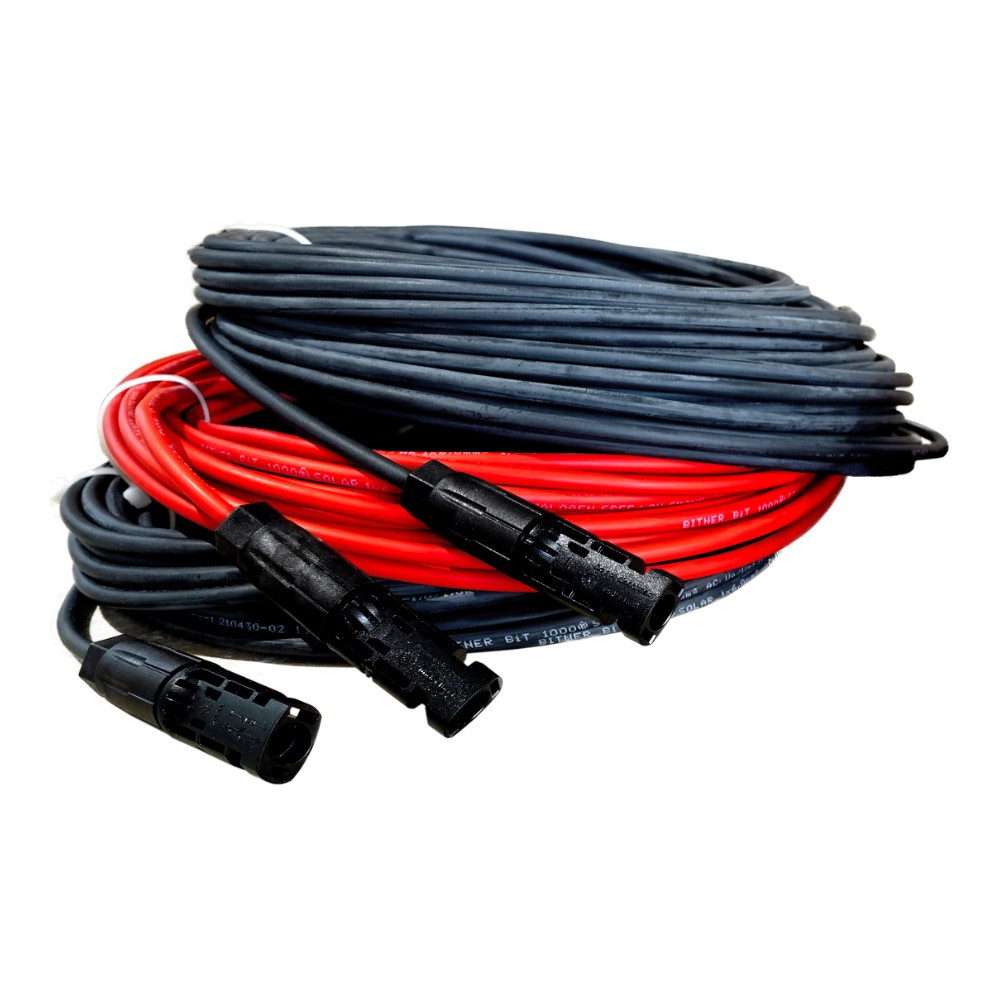

Przedłużacz solarny kabel 6mm2 z wtykami MC4
Wysokiej jakości przedłużacz do instalacji fotowoltaicznych o długości od 1 – 50 metrów (do wyboru) wraz z wtykami – konektorami kompatybilnymi z MC4 (+) i (-).
Można ich używać zarówno na zewnątrz, jak i wewnątrz budynków.
Przedłużacze używane są do łączenia paneli fotowoltaicznych.
W produkcji przedłużaczy zastosowano przewody solarne o przekroju 6mm2 z żyłą wielodrutową ocynowaną miękką, w izolacji i powłoce z sieciowanego tworzywa bezhalogenowego i olejoodpornego, jak również złącza solarne MC4.
Zastosowanie przedłużaczy solarnych:
- Do użytku zewnętrznego i wewnętrznego,
- Łączenie paneli fotowoltaicznych,
- Kable zostały specjalnie zaprojektowane do użytku przy produkcji energii słonecznej
- Przedłużacze solarne mogą być stosowane przy instalacjach fotowoltaicznych montowanych zarówno na dachach, jak i na gruncie.

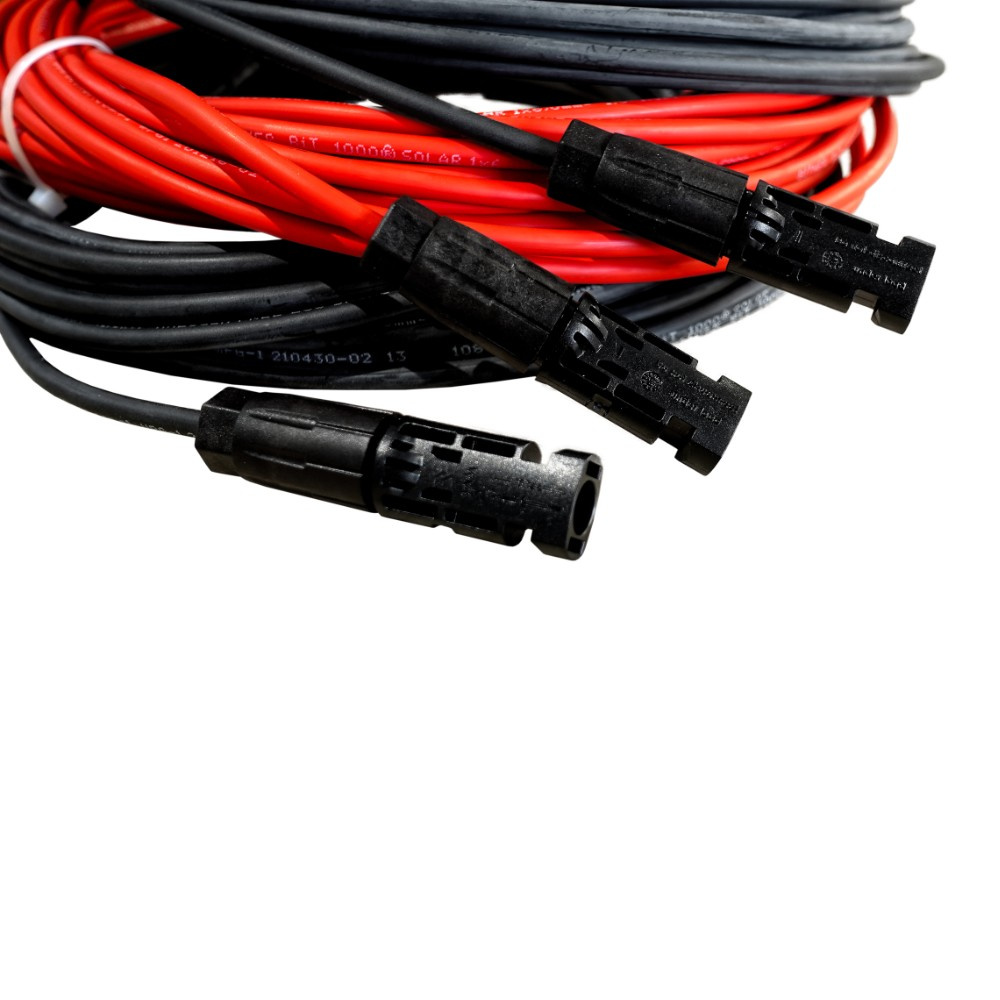

Konektory typu WM4 C
Konektory WM4 C zapewniają stabilność i bezpieczeństwo połączenia. Złącza są kompatybilne z systemem MC4.
Ważną cechą konektorów jest ich wodoodporność dzięki stopniowi ochrony IP67.
Konektory obsługują prąd o maksymalnym natężeniu 35A i napięciu nominalnym 1500V DC.
Złącza zapewniają niezawodność pracy w wymagających warunkach temperaturowych - od -40°C do +85°C.
| Parametry przewodu | |
|
przekrój żyły |
6 mm² |
| typ |
solarny (do połączeń fotowoltaicznych) |
| średnica przewodu | 5,4 mm |
| waga kabla | 69 kg/km |
| ilość miedzi | 57,6 Cu kg/km |
| rezystancja żyły w 20°C | 3,39 Ω kg/km |
| obciążalność prądowa | 70 A |
| budowa żyły | żyła miedziana, ocynowana, wielodrutowa, giętka |
| klasa żyły | kl.5 (wg PN-EN 60228, EN 60228, IEC 60228) |
|
napięcie pracy |
AC: Uo/U=1000/1000V
|
| izolacja | specjalna usieciowana mieszanka bezhalogenowa |
| powłoka zewnętrzna izolacji | specjalna usieciowana mieszanka bezhalogenowa, olejoodporna, odporna na UV i warunki atmosferyczne |
| próba napięciowa | 6500 V |
| temperatura pracy |
-40 do +90°C |
| min. temperatura układania |
-15°C |
| max. temperatura żyły podczas pracy |
120°C |
| dopuszczalna temperatura żył podczas zwarcia |
200°C |
| max. siła ciągnięcia |
podczas instalacji: 50N/mm2 Podczas pracy (statycznie): 15N/mm2 |
| odporność |
bezhalogenowe, niska emisja dymów EN61034, UV, olejoodporny EN 60811-404 |
| kolor | czerwony/czarny |
| próba palenia | EN 60332-1 |
| normy i certyfikaty | RoHS 2011/65/EU LVD 2014/35/EU CPR 305/2011 |
| Złącza WM4 C | |
| długotrwała temperatura użytkowa |
min. - 40°C max. + 85 °C |
| napięcie nominalne |
1500 V DC (IEC) |
|
znamionowa obciążalność prądowa rated current |
35 A |
| stopień ochrony |
IP67, |
| producent |
Morek |
| oznaczenie producenta |
IS24241N IS14240N |
| Parametry przedłużacza | |
| długość |
do wyboru: 1/2/3/5/8/10/12/15/20/25/30/35/40/45/50 m |
| certyfikaty i normy producenta |
TÜV SÜD |
| producent |
Doktorvolt |
